Пропорциональные клапаны и усилители: как работает управление током и как выбрать драйвер

Коротко: о чём эта статья

Пропорциональные гидравлические клапаны и распределители встречаются в подъёмниках, лифтах, прессах, гидростанциях, спецтехнике, испытательных стендах и во многих других системах, где нужно плавно управлять давлением, расходом или направлением движения.

По управлению пропорциональному клапану нужен не источник напряжения, а усилитель тока. Именно ток катушки создаёт магнитную силу, а уже эта сила двигает якорь, плунжер или золотник.

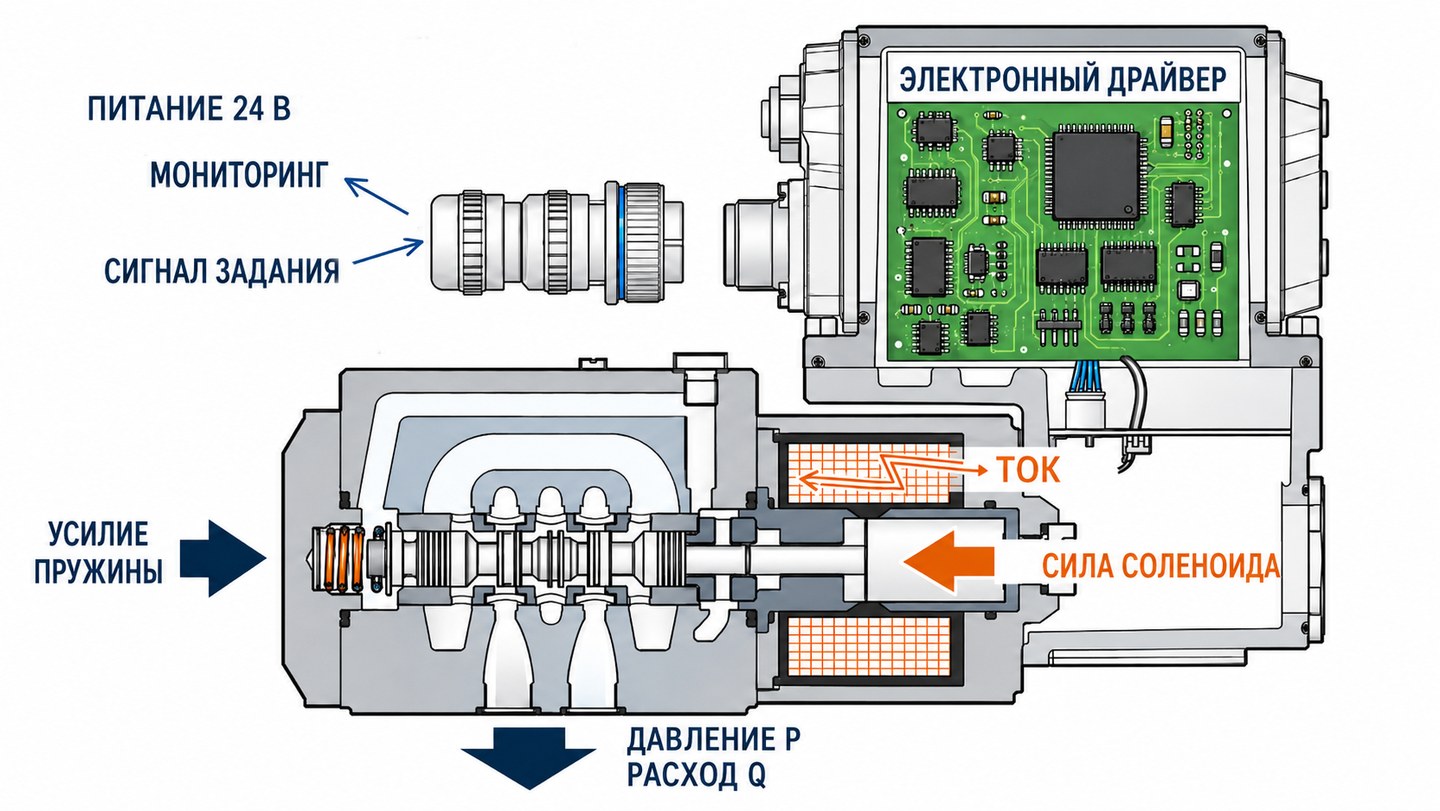

Главная цепочка такая:

сигнал задания → усилитель → ток катушки → магнитная сила → положение клапана → расход или давление.

В этой статье разберём, как это работает, какие параметры действительно важны при выборе усилителя, что означают Imin, Imax, dither, ramp, PWM, и как понять, подойдёт ли конкретный драйвер на замену старому модулю.

В конце покажем, для каких задач подходит VL-PVD1-24 — настраиваемый драйвер тока VlasovLab для управления одной катушкой пропорционального клапана или распределителя.

1. Что такое пропорциональный клапан

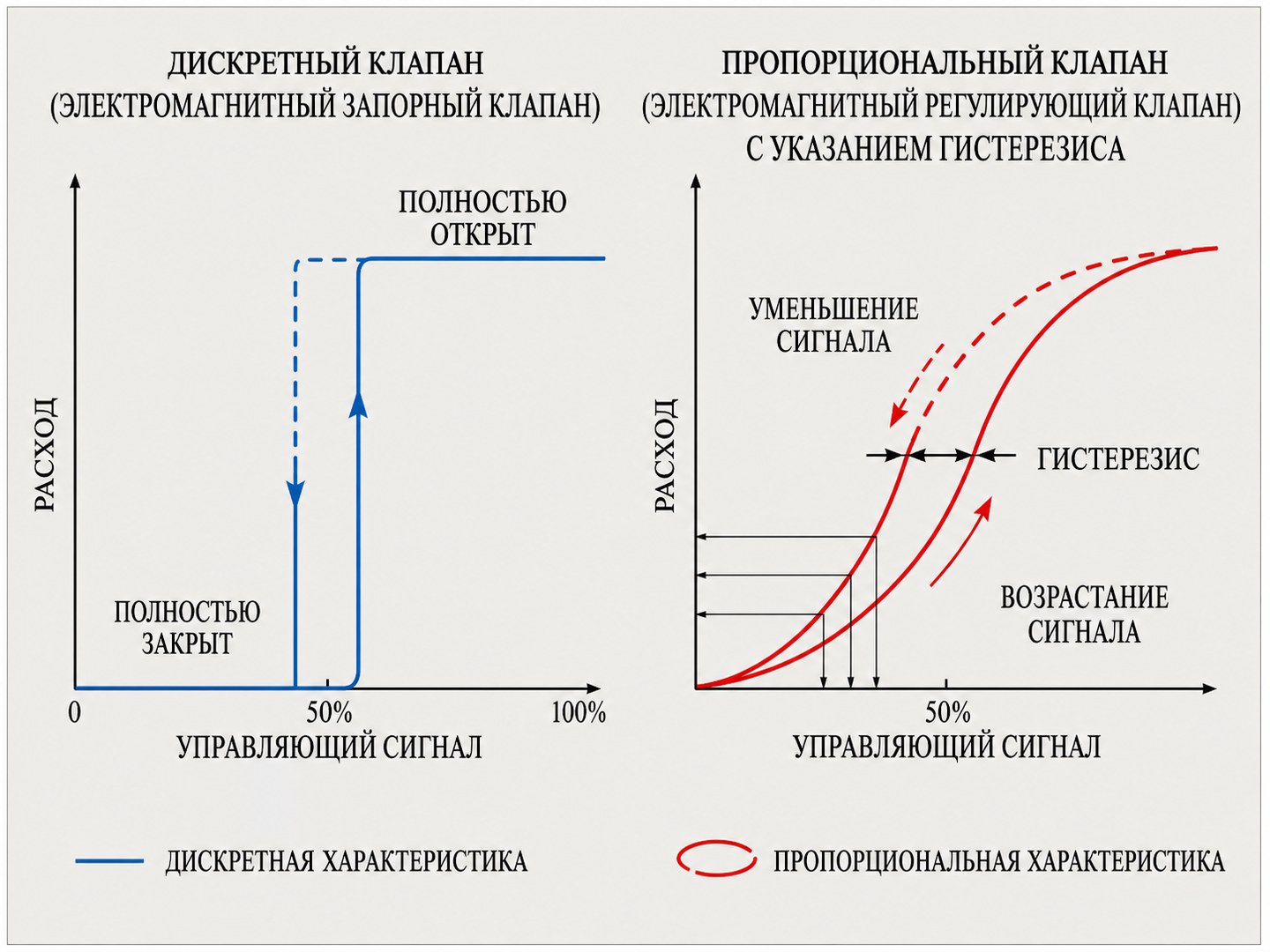

Обычный дискретный гидроклапан работает примерно как выключатель: либо открыт, либо закрыт. Это удобно для простых задач, но плохо подходит там, где нужно плавное движение, мягкий пуск, регулирование скорости цилиндра, ограничение давления или управление потоком без резких скачков.

Пропорциональный клапан работает иначе. Его рабочее положение зависит от управляющего воздействия. Обычно это ток через катушку соленоида. Чем больше ток, тем больше магнитная сила. Эта сила двигает якорь, плунжер или золотник, а значит меняется проходное сечение, давление или распределение потоков.

При этом не надо думать, что любой пропорциональный клапан идеально линейный. В реальной гидравлике есть трение, пружины, гидродинамические силы, разбросы деталей, вязкость масла, температура, загрязнения, перекрытие золотника. Поэтому усилитель нужен не только для «мощности», но и для нормальной настройки поведения клапана.

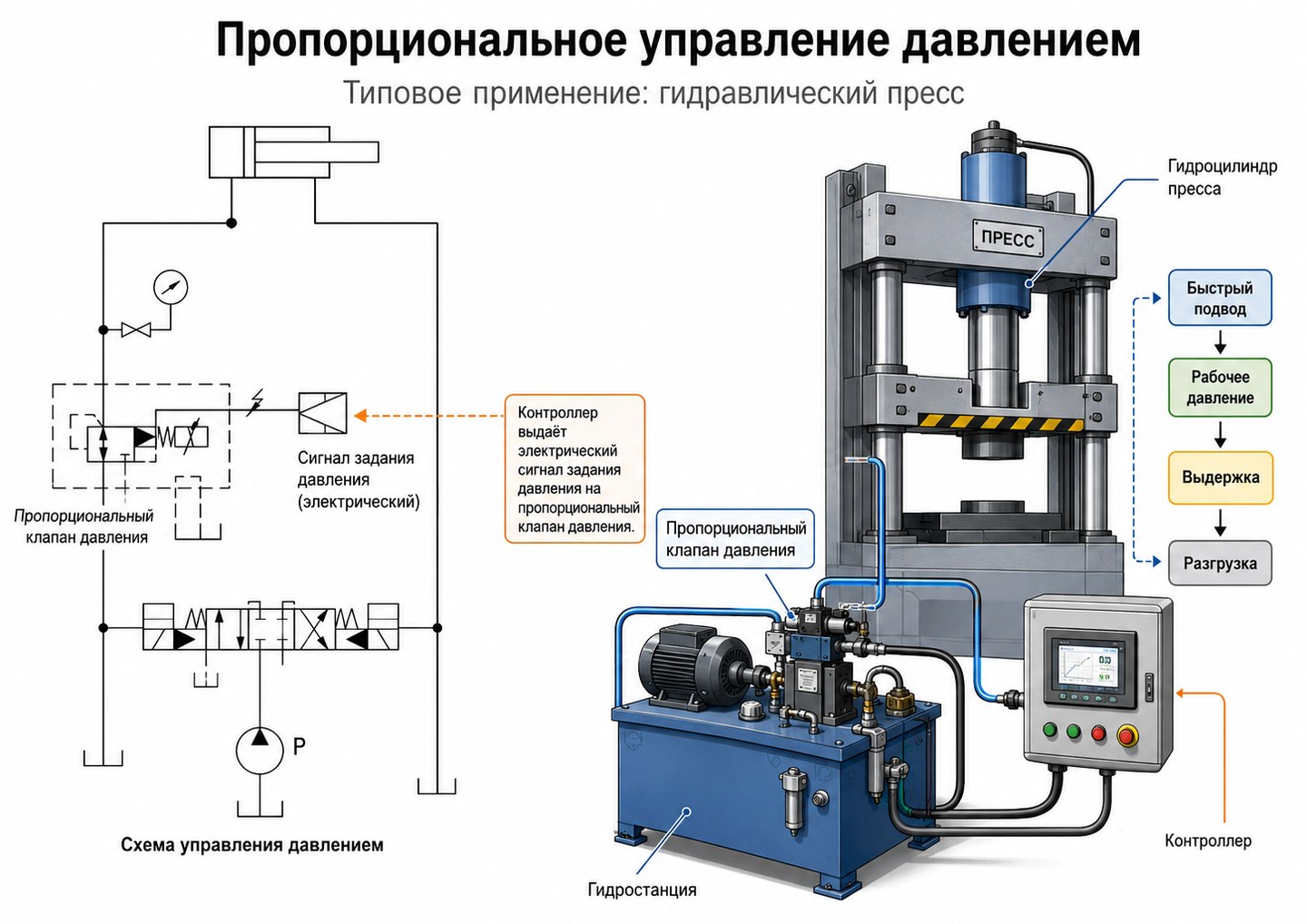

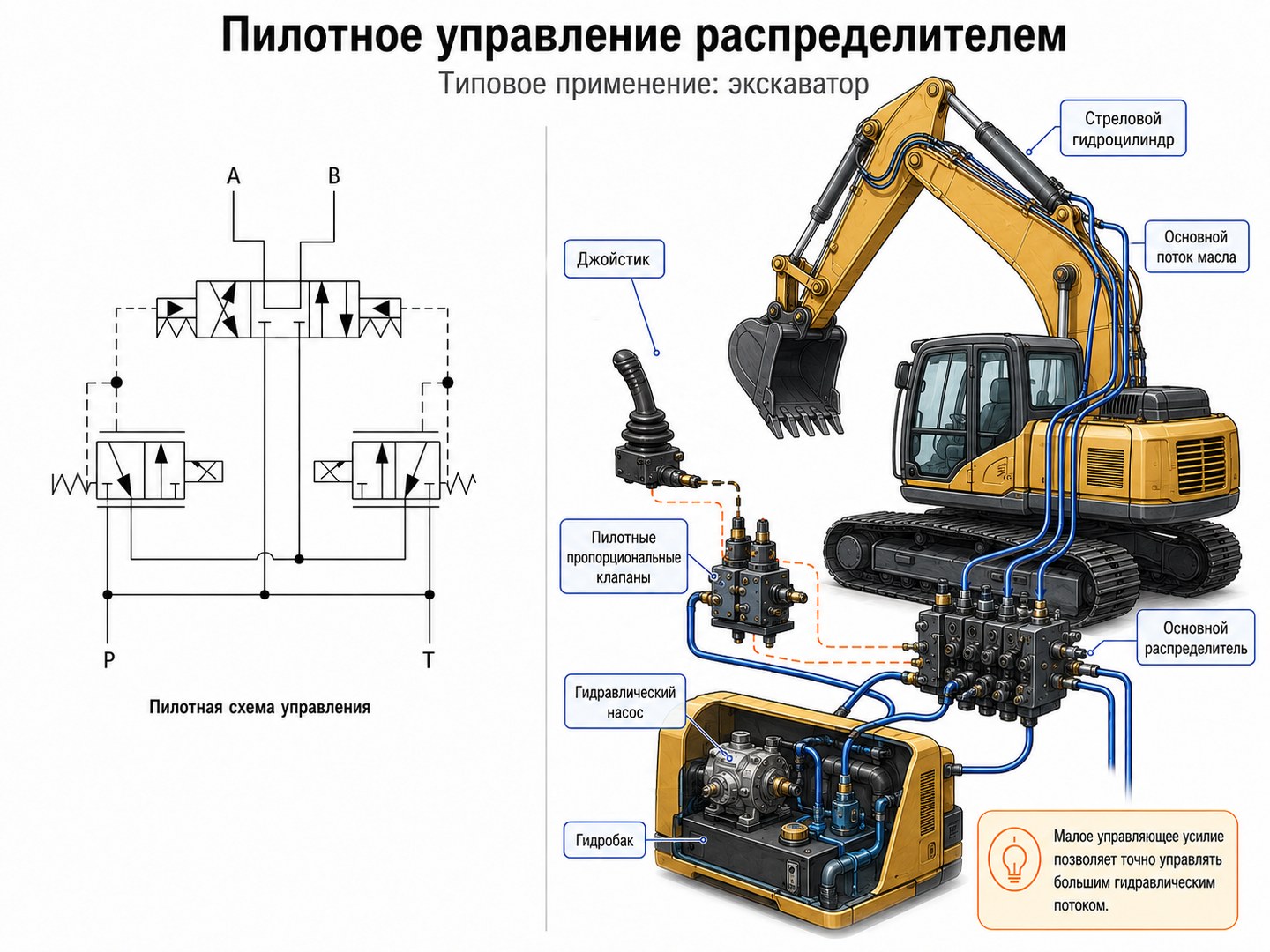

Основные группы пропорциональных клапанов:

Подробно о механике клапана: Как работает пропорциональный гидравлический клапан.

2. Почему нужен усилитель, а не просто PWM-выход

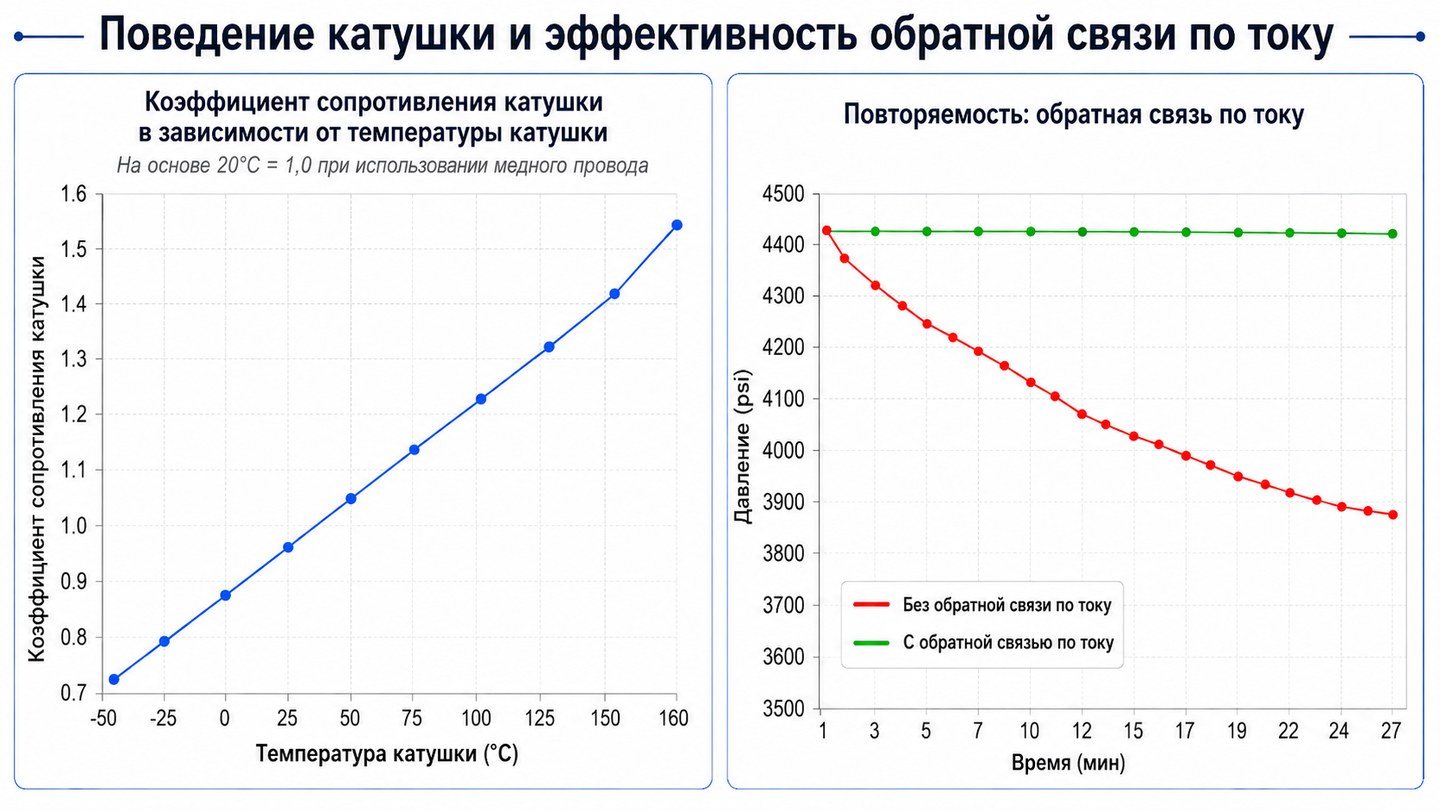

Катушка соленоида — это индуктивная нагрузка. У неё есть сопротивление, индуктивность и заметный нагрев при работе. Если подать на неё напряжение напрямую, ток будет зависеть от сопротивления катушки. А сопротивление меняется с температурой.

Например, холодная катушка может брать один ток, а после прогрева — уже другой. При том же напряжении ток падает, магнитная сила падает, клапан немного «уплывает». Для обычного on/off клапана это часто не критично: главное, чтобы он сработал. Для пропорционального клапана это уже проблема, потому что ток связан с положением клапана и гидравлическим результатом.

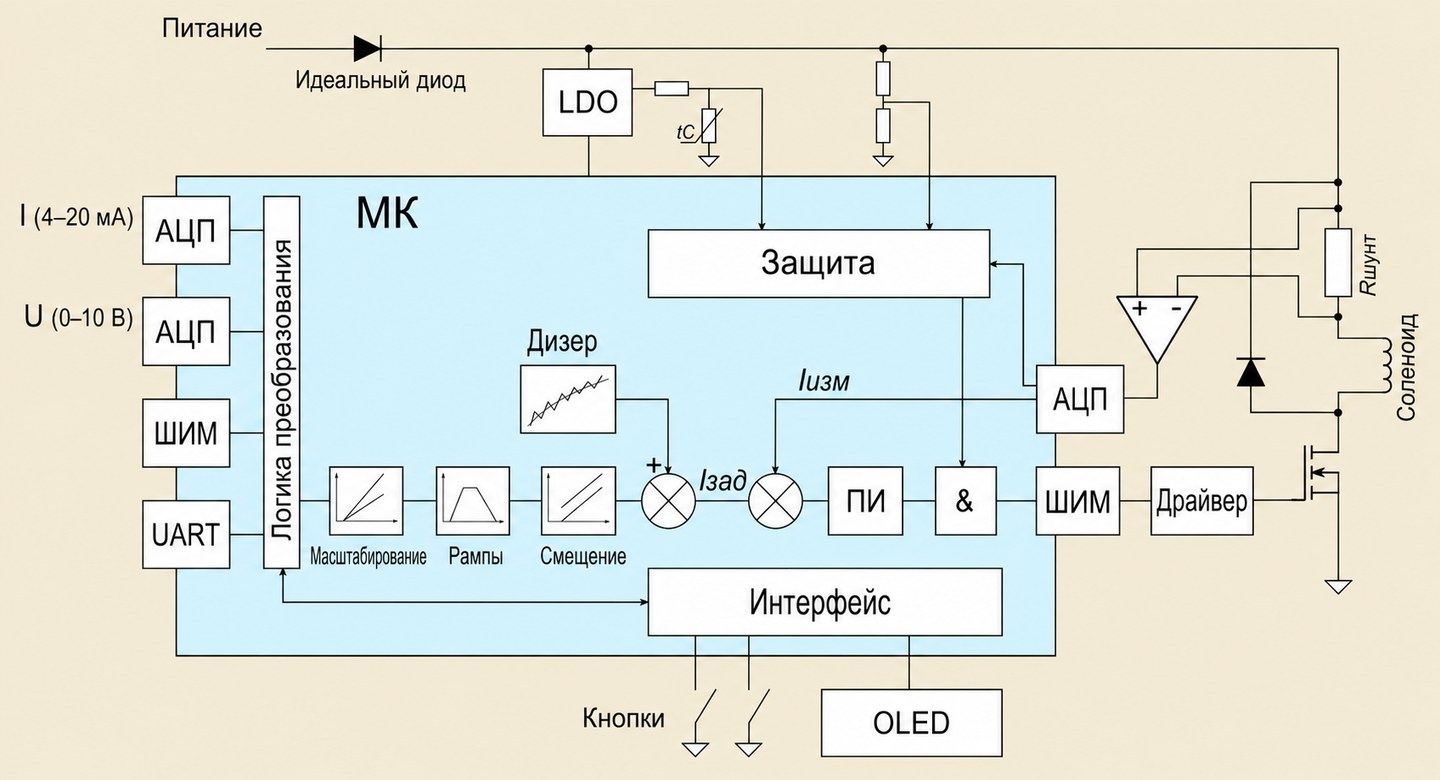

Поэтому нормальный усилитель пропорционального клапана работает как стабилизатор тока. Он измеряет фактический ток катушки и регулирует силовой ключ так, чтобы ток соответствовал заданию.

Хороший усилитель решает сразу несколько задач:

1. Стабилизирует ток, чтобы поведение клапана меньше зависело от нагрева катушки и просадки питания.
2. Ограничивает максимальный ток, чтобы не перегреть катушку и не выйти за паспорт клапана.
3. Задаёт минимальный рабочий ток, чтобы компенсировать мёртвую зону клапана.
4. Добавляет dither, чтобы уменьшить залипание и гистерезис.
5. Формирует ramp, то есть плавный подъём и спад тока, чтобы гидравлика не дёргалась.
6. Следит за авариями: короткое замыкание, обрыв катушки, превышение входных сигналов, проблемы питания.

Подробно о токовом управлении: Почему пропорциональным клапаном управляют током.

3. PWM и dither — это не одно и то же

Это место часто вызывает путаницу.

PWM силовой ступени — это способ управлять ключом, чтобы получить нужный средний ток через катушку. Частота такого PWM обычно достаточно высокая: килогерцы или десятки килогерц. Катушка за счёт своей индуктивности сглаживает ток, а регулятор подбирает duty cycle (скважность) так, чтобы удержать нужный ток.

Dither — это уже отдельная низкочастотная модуляция уставки тока. Она нужна не для силового преобразования, а для механики клапана. Небольшая «дрожь» тока помогает золотнику или плунжеру не залипать в статическом трении, улучшает повторяемость на малых командах и снижает гистерезис.

То есть:

• PWM — «как драйвер создаёт ток»;
• dither — «как драйвер помогает механике клапана двигаться мягче и повторяемее».

Практически dither настраивают по месту. Слишком маленькая амплитуда может не дать эффекта. Слишком большая — даст вибрацию, шум, пульсации расхода или давления. Частота тоже важна: слишком низкая заметна в гидравлике, слишком высокая может почти не влиять на механику.

Обычно начинают с умеренных значений и подбирают по поведению системы. В VL-PVD1-24 dither задаётся частотой и амплитудой, а форма модуляции обычно треугольная.

Подробно: PWM, dither и гистерезис простыми словами.

4. Imin, Imax, deadband и ramp

У пропорционального клапана почти всегда есть зона, где команда уже появилась, но клапан ещё не даёт заметного результата. Это может быть связано с перекрытием золотника, трением, пружиной, конструкцией клапана. Поэтому усилители часто имеют настройку Imin — минимального рабочего тока.

Imin помогает сделать так, чтобы клапан начинал работать не с «долгого пустого участка», а с понятной точки. Например, входное задание 0-10 В можно настроить так, что при 2 В выходной ток сразу станет 0,5 А, а ниже 2 В будет 0 А.

Imax — это максимальный ток катушки. Его задают по паспорту клапана/катушки или по требуемому режиму. Это одновременно и масштабирование, и защита от лишнего тока.

Ramp — ограничение скорости изменения тока. Это нужно, чтобы гидравлика не реагировала резким ударом на ступеньку команды.

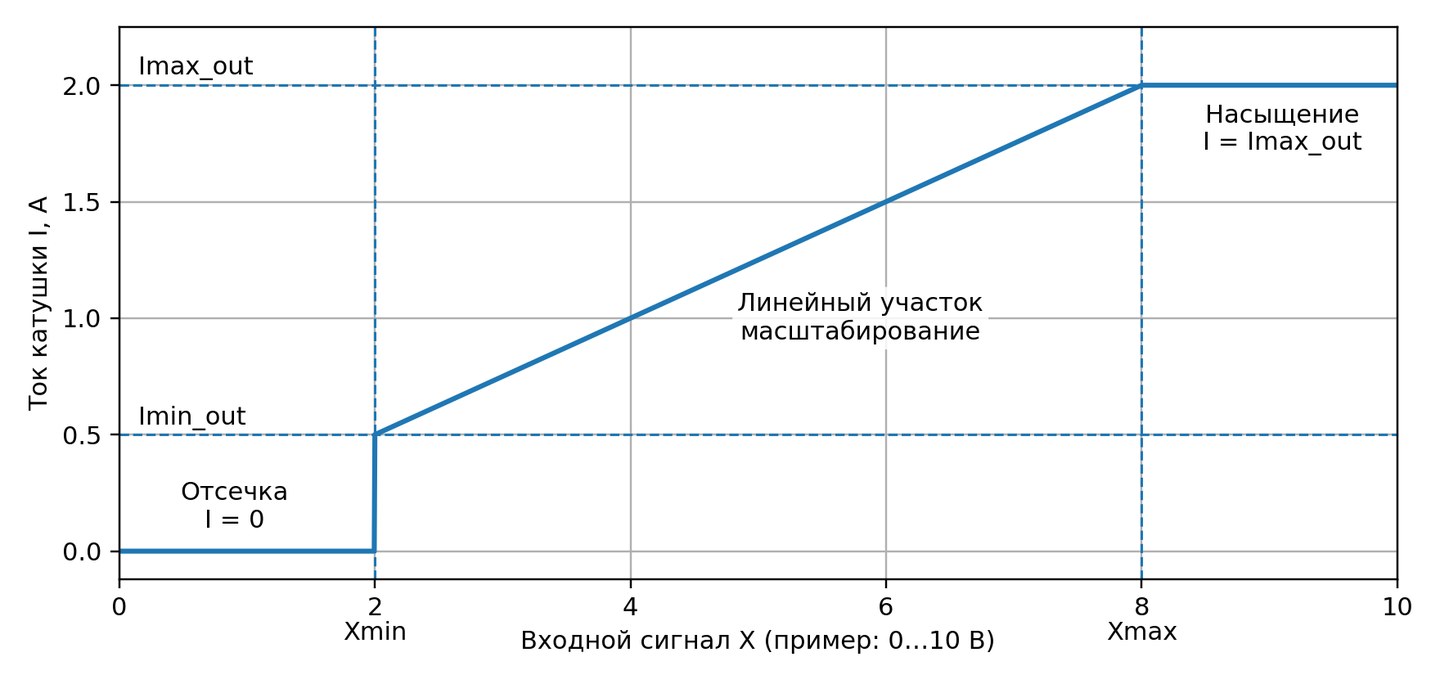

Пример настройки:

• входной сигнал: 0-10 В;
• рабочая зона входа: 2-8 В;
• ток катушки: 0,5-2,0 А.

Тогда:

Подробно о настройке: Imin, Imax, deadband и ramp.

5. Как понять, подойдёт ли усилитель на замену

Если сгорел старый усилитель Bosch Rexroth, Parker, HAWE, Wandfluh, Atos, Duplomatic или другой похожий модуль, не всегда нужно искать точно такой же. Часто можно заменить его современным универсальным драйвером, если совпадают ключевые параметры.

Важно смотреть не только на бренд старого модуля, а на задачу:

1. Проверить тип клапана (пропорциональный)?
2. Какой максимальный ток ей нужен?
3. Один соленоид или две катушки A/B?
4. Какой входной сигнал приходит от контроллера (ток 4-20 мА, напряжение 0-10 В, ШИМ...)?
5. Есть ли обратная связь по положению золотника (LVDT)?
6. Нужны ли dither, ramp, Imin/Imax?
7. Какой корпус и подключение нужны?

Отдельно важно: если клапан с LVDT или другой обратной связью по положению золотника, обычный драйвер катушки может быть недостаточен. Там уже нужен контроллер, который замыкает контур по положению. То же самое с клапанами, где электроника встроена прямо в клапан: туда подаётся команда, а не ток катушки (однако в некоторых случаях такую электронику тоже можно заменить).

Подробный чек-лист: Как подобрать усилитель пропорционального клапана на замену.

6. VL-PVD1-24

VL-PVD1-24 — это электронный драйвер тока соленоида для пропорциональных гидравлических клапанов и распределителей без обратной связи по положению. Он рассчитан на управление одной катушкой. Для распределителя с двумя катушками A/B обычно используется два устройства или двухканальная версия.

Главная идея устройства: дать инженеру простой и гибкий инструмент для управления пропорциональной катушкой без разработки своей электроники и без привязки к модулю конкретного бренда.

Основные возможности:

• питание 12-30 В постоянного тока;
• управление током катушки 0-3,0 А;
• замкнутый контур по току;
• входы задания: 0-10 В, 4-20 мА/0-20 мА, PWM, UART;
• настройка Imin/Imax;
• независимое масштабирование входа и выхода;
• ramp на нарастание и спад тока;
• dither 10-300 Гц, 0-0,4 А пик-пик;
• частота PWM силовой ступени 16 кГц;
• режимы динамики токового регулятора FAST/NORM/SLOW;
• OLED-дисплей и две кнопки для настройки без ПК;
• UART 115200 8N1, PC-утилита и открытый формат обмена;
• индикация короткого замыкания, обрыва катушки, состояния питания и превышения входов.

VL-PVD1-24 хорошо подходит для задач, где нужно управлять катушкой напрямую: пропорциональные клапаны давления, расхода, картриджи, однокатушечные клапаны, а также распределители при использовании двух каналов.

Он не является сервоусилителем и не предназначен для клапанов, где требуется замкнутый контур по положению золотника на самом усилителе. Также в устройстве нет повышающего преобразователя: максимальный достижимый ток ограничен напряжением питания, сопротивлением катушки и потерями в цепи. Это нормальная инженерная практика, но её важно проверить при подборе.

Подробное описание устройства: VL-PVD1-24 как готовый драйвер пропорционального клапана.

Проект: контроллер тока пропорционального гидроклапана.

Документация: инструкция VL-PVD1-24, PDF.

7. Итог

В нормальной системе усилитель должен управлять током, учитывать мёртвую зону, ограничивать максимум, добавлять dither, формировать плавные ramp и защищать силовой выход.

Если всё это настраивается удобно, то клапан быстрее запускается в работу, проще заменяется старый модуль, легче адаптируется гидравлика под конкретную машину. Именно под такие задачи и сделан VL-PVD1-24: компактный драйвер тока для пропорциональных клапанов, с нормальным набором инженерных настроек и понятным подключением.

Если нужно подобрать драйвер под конкретный клапан или заменить сгоревший усилитель, пришлите параметры катушки, фото клапана и старого модуля. Мы поможем проверить совместимость и понять, какой вариант подключения лучше выбрать.

Также важным моментом является интеграция усилителя в вашу систему.

Подробнее: Подключение и монтаж драйвера пропорционального клапана.
