Зачем вообще нужен пропорциональный клапан
В гидравлике часто нужно сделать движение не просто «вкл/выкл», а управляемым. Например:
- плавно поднять платформу;
- ограничить скорость цилиндра;
- менять давление прижима;
- управлять гидромотором;
- сделать мягкое торможение;
- убрать удар в конце движения;
- дать оператору не две скорости, а нормальную плавную ручку.
Для таких задач ставят пропорциональные клапаны и распределители. Они дают промежуточные состояния между «закрыто» и «полностью открыто».
Снаружи такой клапан может выглядеть почти как обычный электромагнитный: корпус, катушка, разъём. Но внутри он рассчитан на работу в промежуточных положениях. И это главное отличие.
Из чего состоит клапан
В упрощённом виде в пропорциональном клапане есть несколько важных частей.
Катушка соленоида. Через неё проходит ток. Чем больше ток, тем сильнее магнитное поле.
Магнитная система. Это сердечник, магнитопровод, полюс, якорь или плунжер. Она превращает ток катушки в механическую силу.
Пружина. Возвращает клапан в исходное положение и задаёт часть механической характеристики.
Золотник, плунжер или клапанный элемент. Это та деталь, которая фактически открывает или закрывает проход масла.
Гидравлическая часть. Каналы, кромки, седло, дроссельные окна, компенсационные элементы. Именно здесь ток превращается в расход, давление или направление потока.
Не надо воспринимать пропорциональный клапан как идеальный электромоторчик, где ток однозначно задаёт положение. В реальном клапане ток задаёт силу, а положение получается из баланса сил: магнитной, пружинной, гидравлической и сил трения.
Ток → сила → положение → расход
Типовая логика такая:
- Усилитель подаёт ток в катушку.
- Катушка создаёт магнитное поле.
- Магнитная система тянет якорь или плунжер.
- Плунжер действует на золотник или клапанный элемент.
- Меняется проходное сечение.
- Меняется расход, давление или направление потока.
В клапанах расхода это обычно выглядит как изменение проходного окна. В клапанах давления — как изменение усилия на управляющем элементе. В распределителях — как смещение золотника относительно рабочих кромок.

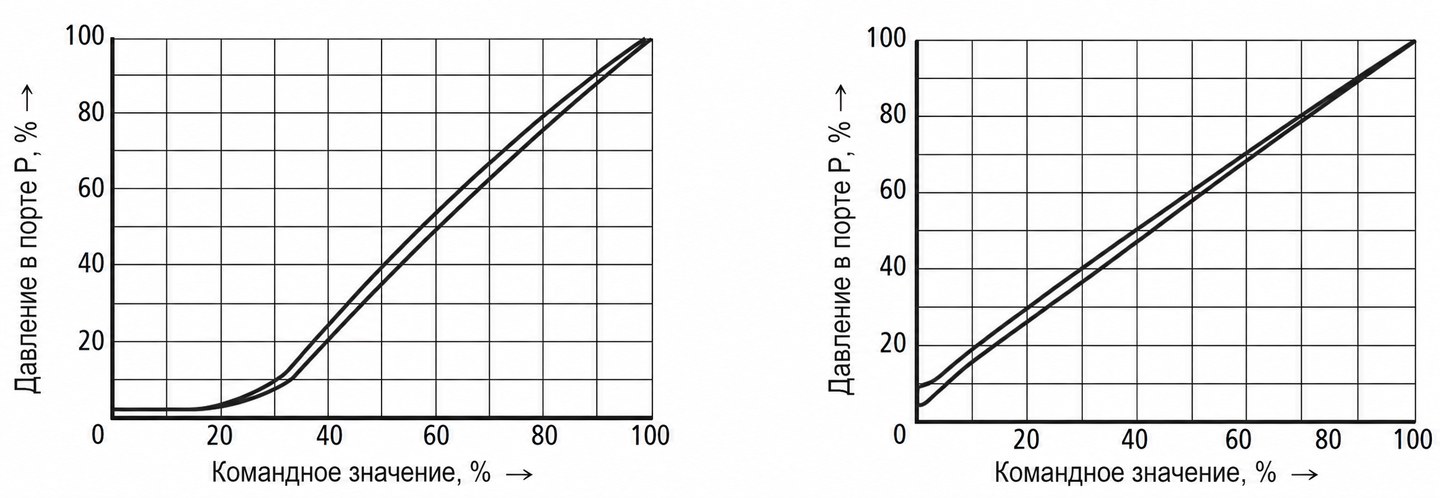

Почему характеристика не идеальная
На картинках часто рисуют красивую прямую: ток растёт — расход растёт. В реальности есть нюансы.
Во-первых, у клапана есть порог срабатывания. Пока ток мал, магнитной силы может не хватать, чтобы преодолеть пружину, трение и перекрытие золотника.
Во-вторых, есть гистерезис. Если увеличивать ток и потом уменьшать, клапан может проходить не по одной и той же кривой. Причины: трение, вязкость масла, магнитный гистерезис, конструкция механики.
В-третьих, есть разбросы и температура. Вязкость масла, сопротивление катушки и механическое состояние клапана влияют на поведение.
Поэтому усилитель должен давать не просто «процент PWM», а нормальный управляемый ток с настройками под конкретный клапан.

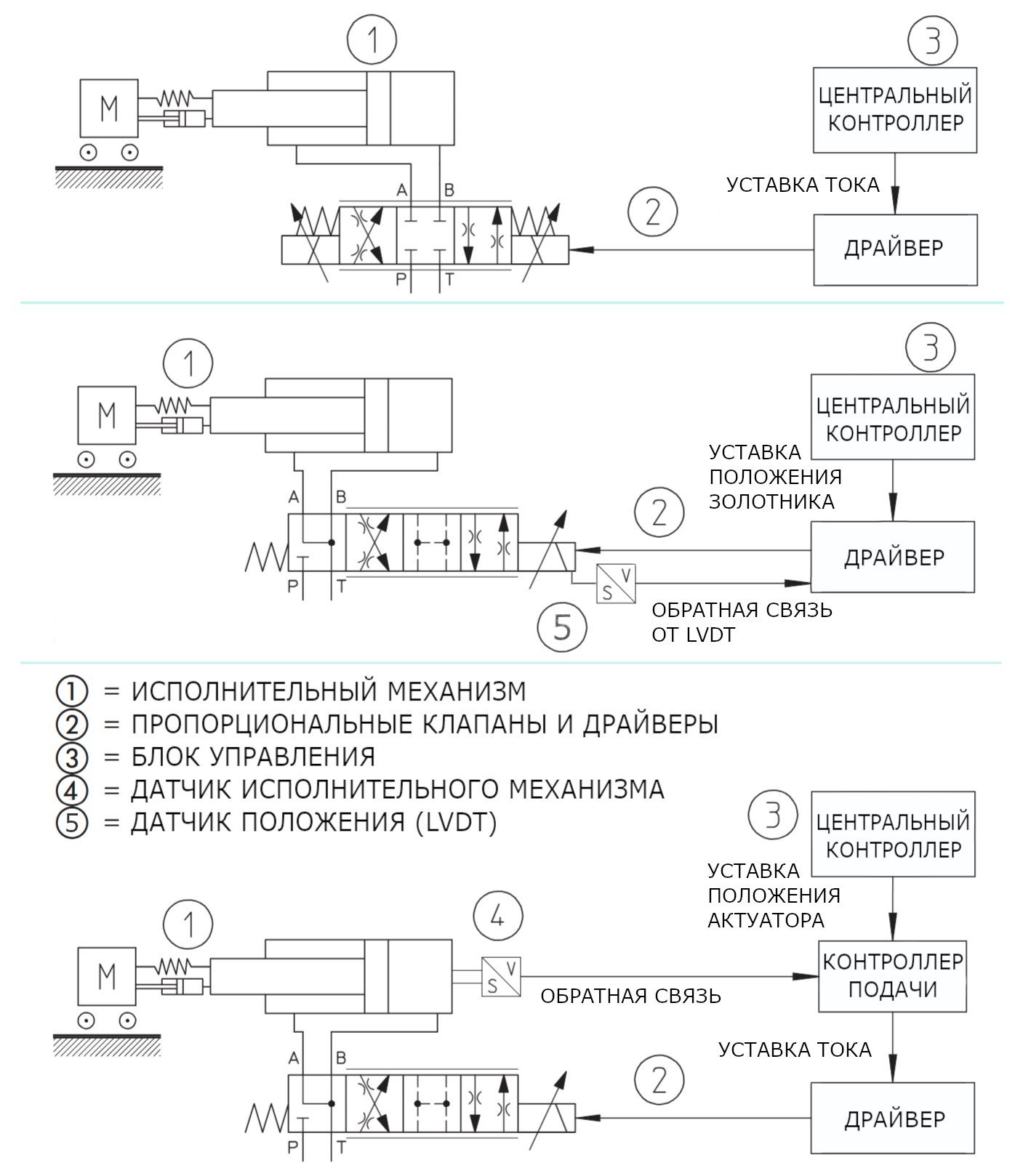

Open-loop, LVDT и внешняя обратная связь
Здесь важно не смешивать несколько разных контуров обратной связи.
1. Контур тока катушки. Даже простой драйвер пропорционального клапана обычно работает в замкнутом контуре по току: он измеряет фактический ток катушки и изменяет PWM силового ключа так, чтобы ток соответствовал заданию. VL-PVD1-24 относится именно к таким устройствам: он управляет током катушки.
2. Клапан без обратной связи по положению золотника. В таком клапане драйвер задаёт ток катушки, а положение золотника или плунжера получается из баланса магнитной силы, пружины, гидравлических сил и трения. Это часто называют open-loop proportional valve. Большая часть простых пропорциональных клапанов давления, расхода и часть распределителей работают именно так.
3. Клапан с обратной связью по положению золотника. В более сложных клапанах есть LVDT, индуктивный датчик или другой датчик положения золотника. Электроника сравнивает команду с фактическим положением золотника и замыкает контур именно по положению золотника. Для такого клапана нужен не просто драйвер катушки, а усилитель/контроллер, который умеет работать с датчиком положения.
4. Внешний контур движения машины. Отдельный случай — когда обратная связь стоит не на золотнике клапана, а на исполнительном органе: цилиндре, гидромоторе, давлении или усилии. Например, ПЛК или контроллер оси получает сигнал от датчика положения цилиндра и меняет команду клапану. В такой системе сам клапан может оставаться open-loop по золотнику, а вся ось при этом работает в closed-loop по положению цилиндра.
Поэтому фразу «клапан без обратной связи» нужно понимать точно: без обратной связи по положению золотника внутри клапана или его усилителя. Это не мешает использовать такой драйвер в системе, где внешний контроллер замыкает контур по положению, скорости, давлению или усилию.
Одна катушка и две катушки
Однокатушечные клапаны часто используются для регулирования давления или расхода. Там всё просто: один драйвер — одна катушка.
У пропорциональных распределителей часто две катушки: A и B. Одна смещает золотник в одну сторону, другая — в другую. В таком случае нужен двухканальный усилитель или два одноканальных драйвера.
Где это применяется
Типовые применения:
| Область | Что регулируют |
|---|---|
| Гидравлические подъёмники и лифты | скорость подъёма/опускания, мягкое торможение, давление |
| Прессы и зажимы | усилие, давление, плавный подход |
| Гидростанции | давление в линии, расход на исполнительные механизмы |
| Испытательные стенды | управляемая нагрузка, давление, расход |
| Мобильная техника | движение стрел, ковшей, опор, рулевое/вспомогательное управление |
| Производственное оборудование | плавность, повторяемость, управление скоростью |
Практический вывод
Пропорциональный клапан — это механико-гидравлическое устройство, которое управляется током катушки. Чем точнее и удобнее управляется ток, тем проще настроить всю систему.
Поэтому при подборе усилителя нужно смотреть не только на «24 В» и «подходит по разъёму», а на ток катушки, тип входного сигнала, наличие dither, настройки Imin/Imax, ramp и ограничения по обратной связи.
