Почему эта тема важна
В описаниях усилителей пропорциональных клапанов почти всегда встречаются слова PWM и dither. Иногда их смешивают в одну кучу, хотя это разные вещи.
Для простого понимания:
- PWM силовой ступени — это внутренняя работа драйвера, чтобы создать нужный ток;
- dither — это специально добавленная небольшая модуляция тока для механики клапана.
Если перепутать эти два понятия, можно неправильно настроить систему: например, считать, что высокая частота PWM сама решит проблему залипания золотника. Иногда решит частично, но нормальный dither всё равно удобнее и предсказуемее.
Что такое PWM силовой ступени

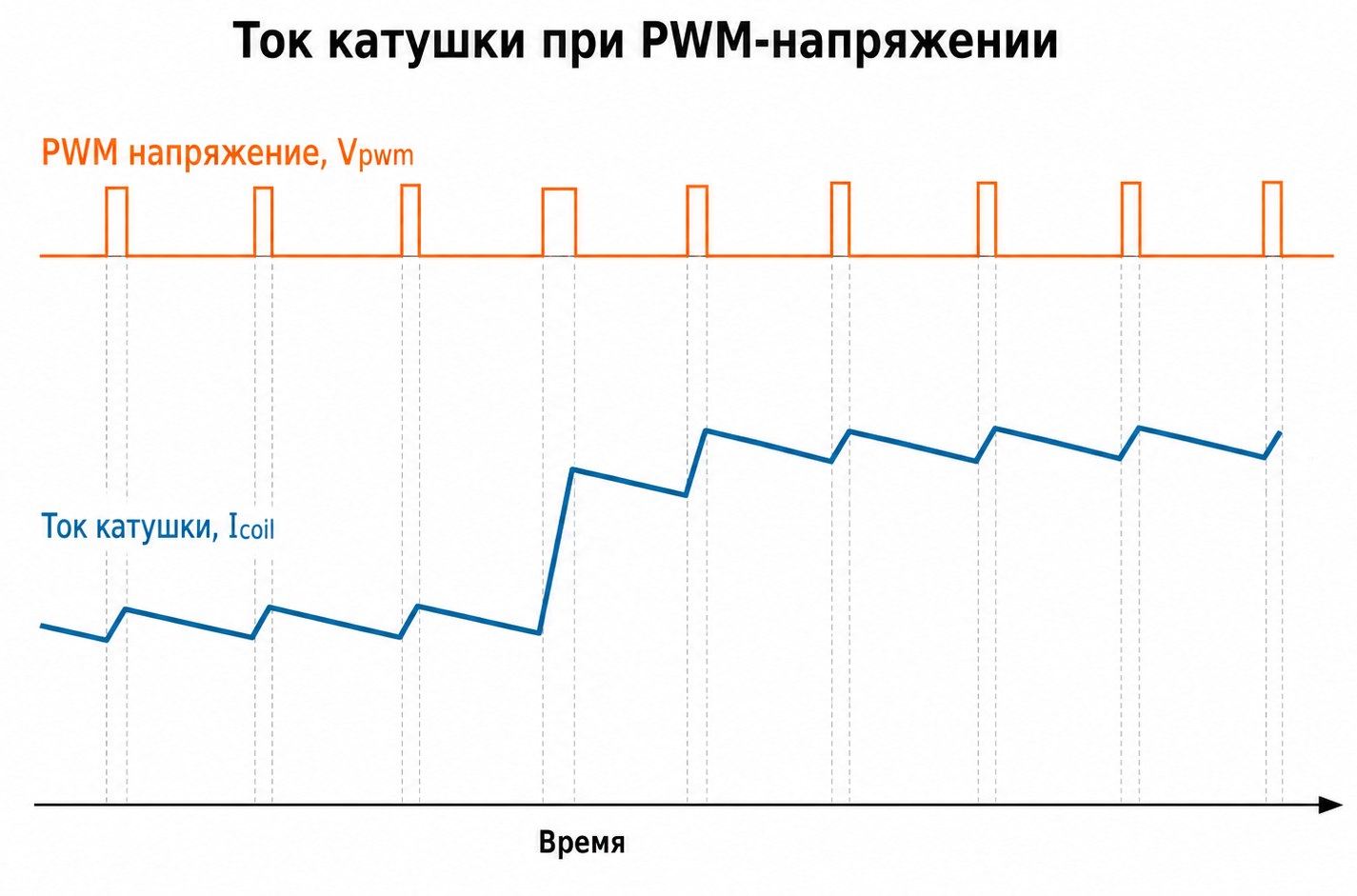

PWM — это быстрое включение и выключение силового ключа. На катушку импульсами подаётся напряжение питания, а ток за счёт индуктивности не успевает мгновенно прыгать вверх-вниз. Регулятор меняет коэффициент заполнения, чтобы получить нужный средний ток.
Например, если нужно держать 1,2 А, драйвер измеряет ток и подбирает PWM так, чтобы фактический ток оставался около 1,2 А.
Частота PWM влияет на:
- слышимый шум катушки;
- нагрев силового ключа;
- пульсации тока;
- электромагнитные помехи;
- качество формирования dither.
В VL-PVD1-24 частота силовой ступени 16 кГц.
Что такое dither

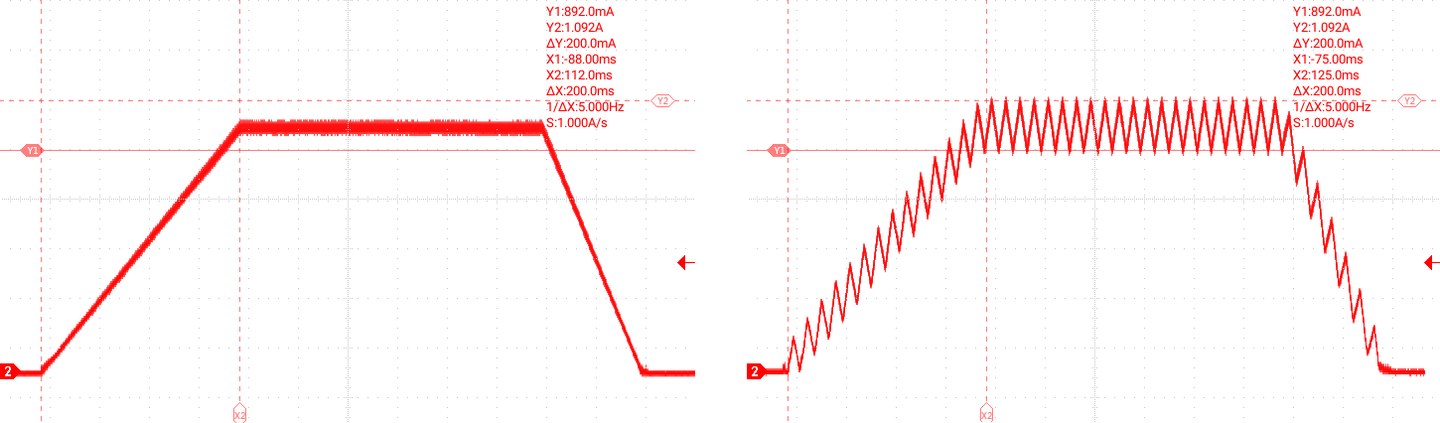

Dither — это небольшая низкочастотная добавка к уставке тока. Обычно это десятки или сотни герц, а не килогерцы. Амплитуда dither намного меньше рабочего тока.
Его задача — держать подвижные части клапана в лёгком микродвижении. Это помогает пройти статическое трение и уменьшить гистерезис.
Формула в простом виде:
Iком = Iср + iDither(t)где Iср — базовый ток по команде, а iDither(t) — переменная добавка.
Важно: правильно настроенный dither не должен менять среднее значение тока. Он должен добавить небольшое движение вокруг рабочей точки.
Что такое гистерезис
Гистерезис — это когда результат зависит не только от текущего значения команды, но и от того, откуда мы к нему пришли.
Например, при увеличении тока клапан начинает открываться при 0,45 А, а при уменьшении закрывается обратно уже при 0,35 А. Получается петля. Для управления это неприятно: одна и та же команда может давать немного разный расход.
Причины гистерезиса:
- статическое трение;
- вязкость масла;
- магнитный гистерезис;
- силы на золотнике;
- загрязнения и состояние клапана;
- конструктивные зазоры и перекрытия.
Как выбирать частоту dither
Слишком низкая частота может стать заметной как вибрация, шум, пульсации давления или расхода. Слишком высокая может почти не повлиять на механику, потому что катушка и клапан просто не успеют физически отрабатывать эту модуляцию.
Практический стартовый диапазон для многих задач — примерно 100-150 Гц. Дальше настройка зависит от клапана, масла, давления и требований к плавности.
Если есть заметная вибрация или пульсации — частоту можно увеличить или уменьшить амплитуду. Если клапан всё равно «ступенит» на малых командах — амплитуду можно немного поднять.
Как выбирать амплитуду dither
Амплитуда должна быть минимально достаточной. Это хороший принцип.
Начинать можно с небольшого значения, например 0,05-0,10 А пик-пик, затем смотреть на поведение системы вблизи начала открытия. Если есть залипание, ступенька или плохая повторяемость — аккуратно увеличивать амплитуду. Если появляется шум, вибрация или пульсации — уменьшать.
В VL-PVD1-24 амплитуда задаётся как пик-пик. То есть если указано 0,2 А пик-пик, то добавка вокруг среднего тока будет примерно ±0,1 А.
Почему dither нельзя увеличивать бесконечно
Слишком большой dither может ухудшить работу:
- появится вибрация;
- пойдут пульсации давления;
- будет слышимый шум;
- катушка может греться сильнее;
- чувствительная гидравлика начнёт «дышать».
Поэтому dither — это не «чем больше, тем лучше». Это настройка, которую подбирают по минимальному достаточному эффекту.
Антиклиппинг dither
Есть ещё один нюанс: что делать, если средний ток близок к нулю или близок к верхнему пределу? Если просто добавить треугольный dither, часть сигнала может «срезаться» об границу 0 А или Imax. Тогда среднее значение исказится.
В VL-PVD1-24 реализовано автоматическое ограничение амплитуды dither у нижней и верхней границы тока. Это нужно, чтобы модуляция не выходила за допустимые пределы и средний ток оставался предсказуемым.
Практическая процедура настройки
- Сначала настройте Imax по паспорту катушки.
- Настройте Imin так, чтобы клапан начинал работать в нужной точке.
- Поставьте умеренный ramp, чтобы система не дёргалась.
- Включите dither с небольшой амплитудой.
- Проверьте малые команды — именно там dither чаще всего нужен.
- Увеличивайте амплитуду до стабильного результата.
- Если появились пульсации или шум — откатите амплитуду назад или измените частоту.
- Проверьте несколько режимов: малые, средние, максимальные команды.
