VL-PVD1-24 — усилитель пропорционального клапана 12-30 В, 0-3 А

VL-PVD1-24 — драйвер тока соленоида для пропорциональных гидравлических клапанов и распределителей без обратной связи по положению. 0-3 А, 0-10 В, 4-20 мА, PWM, UART, dither, ramp, Imin/Imax.

Для каких задач сделан VL-PVD1-24

VL-PVD1-24 — это электронный драйвер тока соленоида для управления пропорциональными гидравлическими клапанами и распределителями без обратной связи по положению золотника.

Он подходит для задач, где нужно управлять катушкой напрямую:

  • пропорциональные клапаны давления;
  • пропорциональные клапаны расхода;
  • электропропорциональные картриджи;
  • однокатушечные клапаны;
  • пропорциональные распределители при использовании двух устройств или двухканальной версии;
  • замена многих одноканальных усилителей, если совпадают ток, питание, вход и схема подключения.

Главная идея — сделать настройку пропорционального клапана нормальной инженерной процедурой, а не подбором резисторов, потенциометров и «чуть-чуть повернуть вот этот винт».

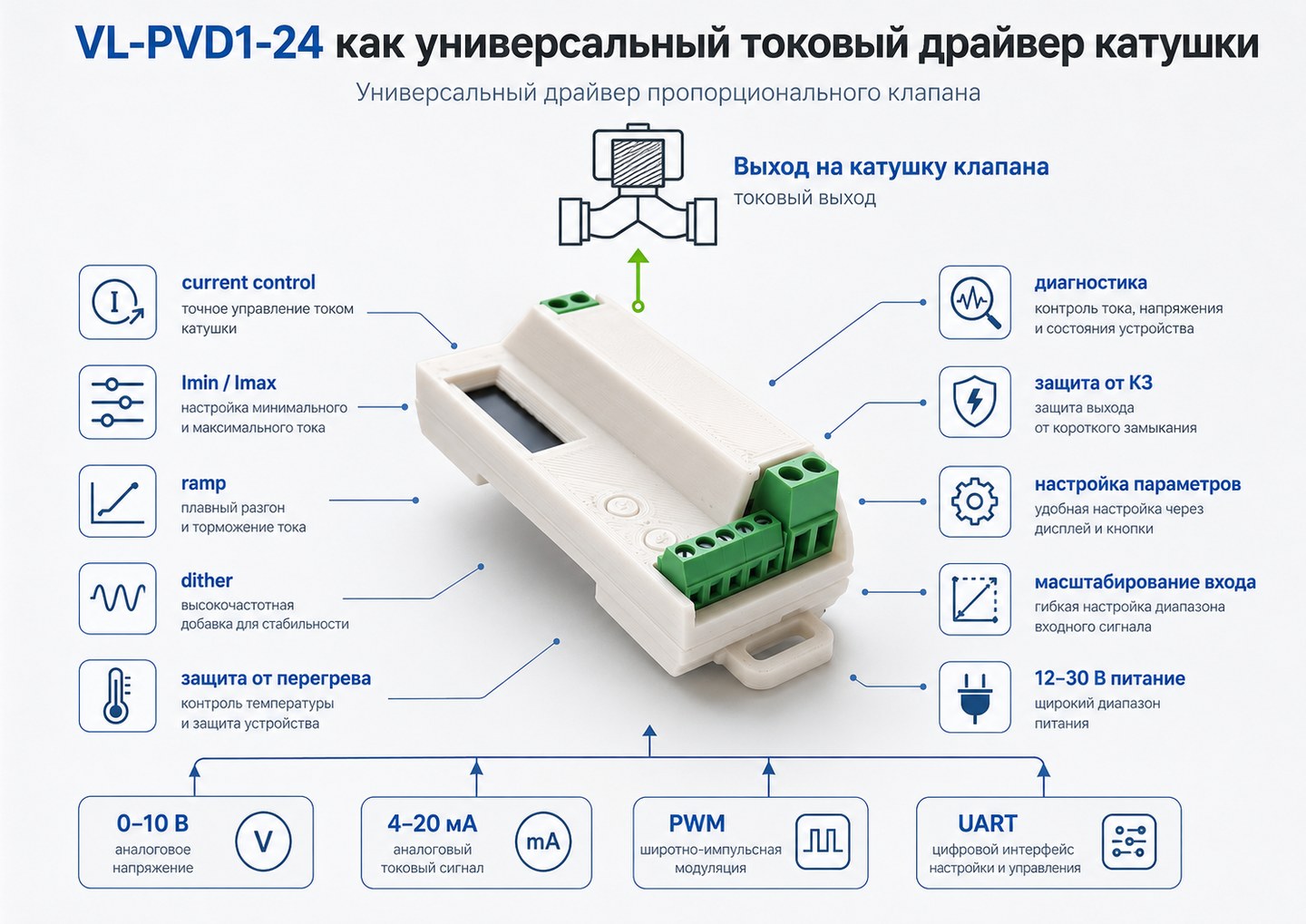

Рис. 1. VL-PVD1-24 как универсальный токовый драйвер катушки
Рис. 1. VL-PVD1-24 как универсальный токовый драйвер катушки

Что он делает

Устройство принимает команду от внешней системы и превращает её в стабилизированный ток катушки.

Командой может быть:

  • напряжение 0-10 В;
  • токовый сигнал 4-20 мА или 0-20 мА;
  • PWM-сигнал;
  • команда по UART.

Дальше внутри задаются входные границы, выходные границы тока, ramp, dither и режим регулятора. На выходе — ток катушки в замкнутом контуре.

Рис. 2. Внутренняя логика VL-PVD1-24
Рис. 2. Внутренняя логика VL-PVD1-24

Основные характеристики

Параметр Значение
Питание 12-30 В DC
Абсолютный максимум входного питания 35 В
Выходной ток 0-3,0 А, настраиваемый
Тип управления замкнутый контур по току
Силовая топология N-MOSFET по низкой стороне, катушка на +V
Частота PWM силовой ступени 16 кГц
Вход 0-10 В настраиваемые границы, предупреждение при превышении
Вход 4-20 мА / 0-20 мА настраиваемые границы
PWM-вход задания 1-20 кГц, 0-100%, уровни 8-15 В
Dither 10-300 Гц, 0-0,4 А пик-пик, треугольная форма
Ramp раздельно нарастание/спад, 0-10000 мс
Режимы регулятора FAST / NORM / SLOW
Интерфейсы OLED + 2 кнопки, UART 115200 8N1, PC-утилита
Монтаж DIN-рейка
Габариты 36 × 88 × 24 мм

Настройка входа и выхода

Одна из сильных сторон устройства — гибкое масштабирование. Можно независимо задать:

  • нижнюю и верхнюю границу входного сигнала;
  • минимальный и максимальный выходной ток;
  • рабочий диапазон под конкретную катушку.

Это позволяет адаптироваться к разным системам:

  • 0-10 В;
  • 2-8 В;
  • 4-20 мА;
  • 0-20 мА;
  • PWM 10-90%;
  • ограниченный ток катушки, например 0,4-1,6 А.

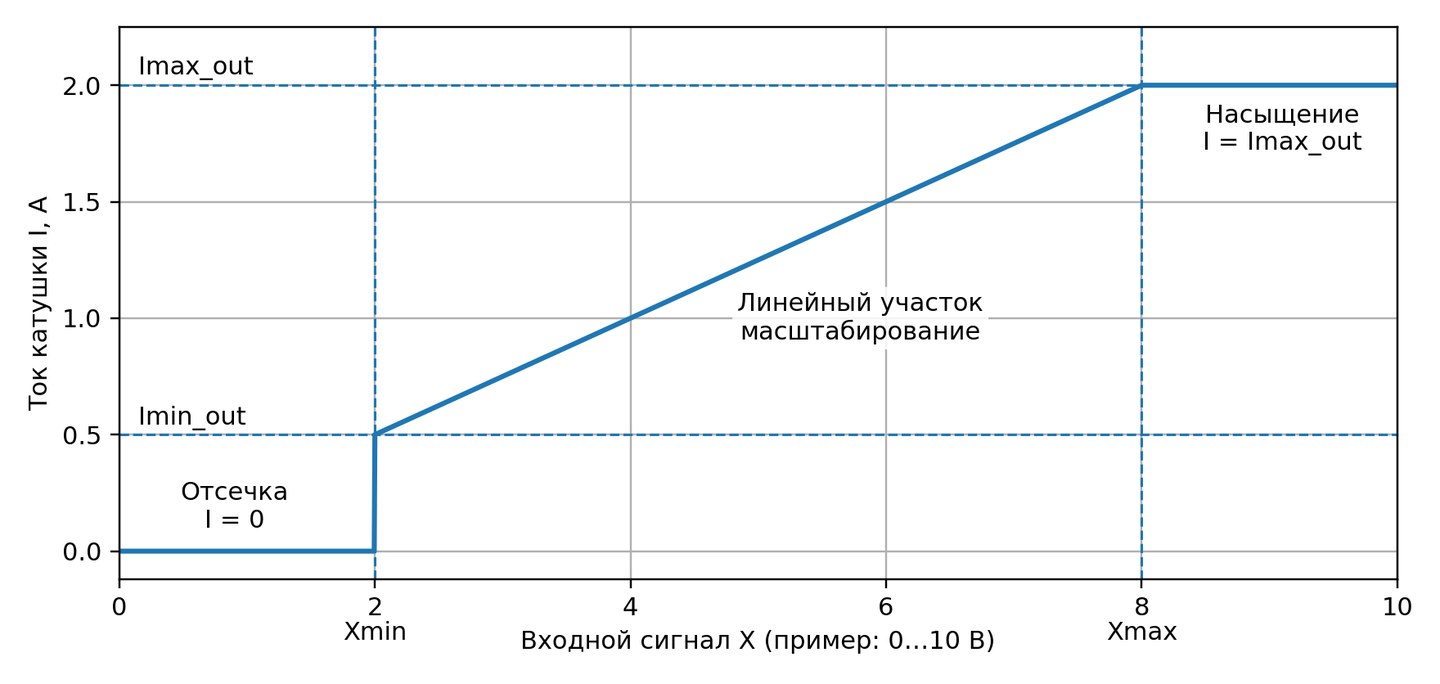

Рис. 3. Масштабирование входа в ток катушки в VL-PVD1-24
Рис. 3. Масштабирование входа в ток катушки в VL-PVD1-24

Пример:

  • вход от ПЛК: 2-8 В;
  • клапан начинает работать примерно с 0,45 А;
  • максимальный ток катушки 1,6 А.

Настраиваем:

Vmin = 2,00 В
Vmax = 8,00 В
Imin = 0,45 А
Imax = 1,60 А

Теперь всё, что ниже 2 В, считается нулевой командой. От 2 до 8 В ток растёт от 0,45 до 1,60 А. Выше 8 В ток ограничивается на 1,60 А.

Dither в VL-PVD1-24

Dither задаётся двумя параметрами:

  • частота: 10-300 Гц;
  • амплитуда: 0-0,4 А пик-пик.

Форма — треугольная. При амплитуде 0 dither выключен.

Зачем это нужно:

  • уменьшить залипание золотника;
  • улучшить повторяемость на малых командах;
  • снизить влияние статического трения;
  • сделать клапан более предсказуемым около начала открытия.

В устройстве реализовано автоматическое ограничение dither у границ тока. Это помогает избежать срезания модуляции, когда средний ток близок к 0 А или к верхнему пределу.

Ramp на нарастание и спад

В VL-PVD1-24 отдельно задаются время нарастания и время спада тока. Это удобно, потому что в реальной гидравлике часто нужно открывать клапан одним темпом, а закрывать другим.

Например:

  • плавный подъём давления за 300 мс;
  • более быстрый сброс за 100 мс;
  • или наоборот — быстрый набор, но мягкое закрытие.

Режимы регулятора FAST / NORM / SLOW

Разные катушки ведут себя по-разному. Длинные провода, большая индуктивность, помехи, особенности клапана — всё это влияет на устойчивость токового контура.

Поэтому в устройстве есть три режима динамики:

  • NORM — режим по умолчанию, хороший старт для большинства задач;
  • FAST — когда нужна быстрая реакция тока;
  • SLOW — когда важнее устойчивость и мягкое поведение, например с «тяжёлой» катушкой или длинным кабелем.

Настройка без ПК и с ПК

Устройство можно настраивать прямо на месте через OLED-дисплей и две кнопки. Это удобно при сервисе: не всегда есть ноутбук, переходник и время.

Для более удобной работы есть UART и PC-утилита. Через неё можно менять параметры, работать с профилями, автоматизировать настройку и использовать открытый формат обмена.

Диагностика и защиты

VL-PVD1-24 показывает важные состояния:

  • короткое замыкание выхода;
  • обрыв катушки;
  • низкое напряжение питания;
  • высокое напряжение питания;
  • превышение входного напряжения;
  • превышение входного тока.

При коротком замыкании и превышении питания выход отключается. При предупреждениях устройство информирует о состоянии, чтобы сервисный инженер видел проблему, а не гадал по поведению клапана.

Где VL-PVD1-24 может заменить старый усилитель

Устройство может рассматриваться как функциональная альтернатива для многих одноканальных усилителей пропорциональных клапанов, если совпадают ключевые параметры:

  • катушка управляется напрямую;
  • нет обязательного контура LVDT на усилителе;
  • ток катушки не выше 3 А;
  • питание находится в диапазоне 12-30 В;
  • входной сигнал совместим: 0-10 В, 4-20 мА/0-20 мА, PWM или UART;
  • требуется настройка Imin/Imax, dither, ramp.

Это могут быть системы, где раньше применялись одноканальные усилители классов plug-in, DIN-rail, panel-mount или простые электронные модули для пропорциональных катушек.

Что не является целевым применением

Честно важные ограничения:

  • это не сервоусилитель;
  • это не контроллер положения золотника с LVDT;
  • это не драйвер для клапана со встроенной электроникой, куда уже подаётся готовая команда;
  • для распределителя с двумя катушками нужен второй канал (второй усилитель).

Быстрый запуск

Типовой порядок запуска:

  1. Подключить питание, катушку и вход задания.
  2. Выбрать источник задания: VOLT, CURR, PWM или UART.
  3. Установить Imax по паспорту катушки.
  4. Настроить Imin, если нужно убрать мёртвую зону.
  5. Настроить входные границы.
  6. Установить ramp на нарастание и спад.
  7. Включить dither при необходимости.
  8. Проверить работу на малой, средней и максимальной команде.
  9. Сохранить настройки.

Что прислать, если нужна помощь с подбором

Для проверки совместимости пришлите:

  • фото клапана;
  • фото маркировки катушки;
  • фото старого усилителя, если он есть;
  • схему подключения или фото клемм;
  • напряжение питания;
  • тип входного сигнала;
  • требуемый ток катушки или паспорт клапана.

По этим данным можно быстро понять, подходит ли VL-PVD1-24, нужно ли два канала, требуется ли преобразование входного сигнала или лучше выбрать другой вариант.
