Почему монтаж важен

Даже хороший драйвер можно испортить плохим подключением. Пропорциональный клапан — это силовая индуктивная нагрузка, а рядом часто есть насосы, двигатели, частотники, реле, длинные кабели и общие земли. Поэтому монтаж влияет не только на надёжность, но и на точность управления.

Типичная задача: питание 24 В, катушка на клапане, сигнал задания от ПЛК или пульта, настройка через кнопки или ПК.

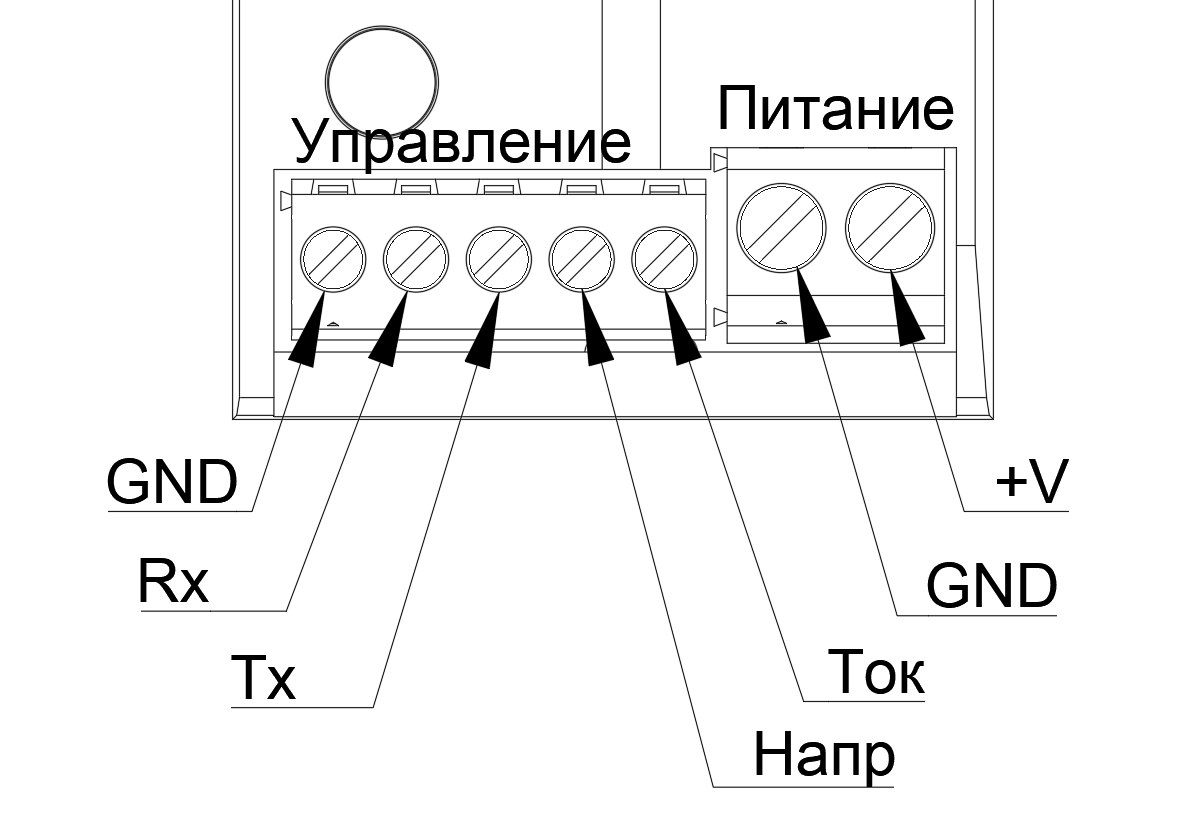

Рис. 1. Типовая схема подключения драйвера пропорционального клапана
Рис. 1. Типовая схема подключения драйвера пропорционального клапана

Питание

Питание драйвера должно соответствовать рабочему диапазону устройства и задаче по току катушки. Для VL-PVD1-24 рабочий диапазон питания — 12-30 В DC.

Что важно:

  • питание должно выдерживать ток катушки;
  • просадка питания может ограничить достижимый ток;
  • длинные провода дают падение напряжения;
  • рядом с устройством полезна локальная развязка по питанию;
  • минус питания должен быть подключён надёжно и проводом достаточного сечения.

Земля и общий провод

У многих компактных драйверов силовая земля и сигнальная земля соединены внутри. Это удобно, но требует нормальной прокладки. Если минус питания плохой, часть тока нагрузки может попытаться возвращаться через сигнальную землю. Это плохой сценарий: ошибки измерения, помехи, перегрев дорожек или повреждение сигнальных цепей.

Практическое правило: силовой минус должен быть надёжным. Сигнальная земля не должна становиться силовой.

Кабель к катушке

Катушка — силовая индуктивная нагрузка. Провода к ней лучше вести парой, рядом друг с другом или витой парой. Так уменьшается площадь петли тока и уровень помех.

Не стоит прокладывать кабель катушки вместе с кабелями двигателя, частотного преобразователя или мощными силовыми линиями. Если трассы пересекаются — лучше пересекать под углом, а не вести параллельно.

Нельзя добавлять свои диоды и конденсаторы у катушки

Это важный момент. Если драйвер уже имеет свою схему размагничивания и измерения тока, внешний диод, конденсатор или RC-цепь на катушке может нарушить работу регулятора, изменить спад тока, исказить диагностику или увеличить помехи.

Поэтому дополнительные элементы на выход катушки ставить не нужно, если это прямо не предусмотрено производителем драйвера.

Вход 0-10 В

Аналоговый вход 0-10 В прост и распространён, но чувствительнее к помехам, чем токовая петля. Его лучше использовать на коротких расстояниях или с экранированной витой парой.

Важно вести сигнальный провод вместе с его GND. Экран обычно подключают с одной стороны — со стороны источника сигнала или шкафа, в зависимости от системы заземления.

Вход 4-20 мА

Токовый вход обычно лучше для длинных линий и помех. Поэтому в промышленности 4-20 мА так популярен. Даже если на кабеле есть падение напряжения, ток в петле сохраняется, пока источнику хватает напряжения compliance.

Для замены усилителей это удобно: если старый модуль принимал 4-20 мА, новый драйвер с токовым входом часто можно настроить под тот же диапазон. А если источник выдаёт 0-20 мА, это тоже часто решается настройкой входных границ.

PWM-вход как команда

PWM-вход задания — это не то же самое, что силовой PWM на катушку. Внешний контроллер может передавать команду коэффициентом заполнения, а драйвер уже преобразует её в уставку тока и сам управляет силовым ключом.

Например, 0% может соответствовать 0 А, 100% — Imax, а между ними ток масштабируется линейно. Входные границы PWMmin/PWMmax позволяют подстроить диапазон.

UART и настройка с ПК

UART удобен для настройки, диагностики и автоматизации. Но при подключении к ПК нужно помнить про общую землю и отсутствие гальванической развязки, если она не предусмотрена устройством. Для отладки в реальной гидравлической системе полезно использовать USB-изолятор.

Через ПК можно быстрее менять параметры, сохранять профили, задавать тестовые режимы и повторять настройки на нескольких устройствах.

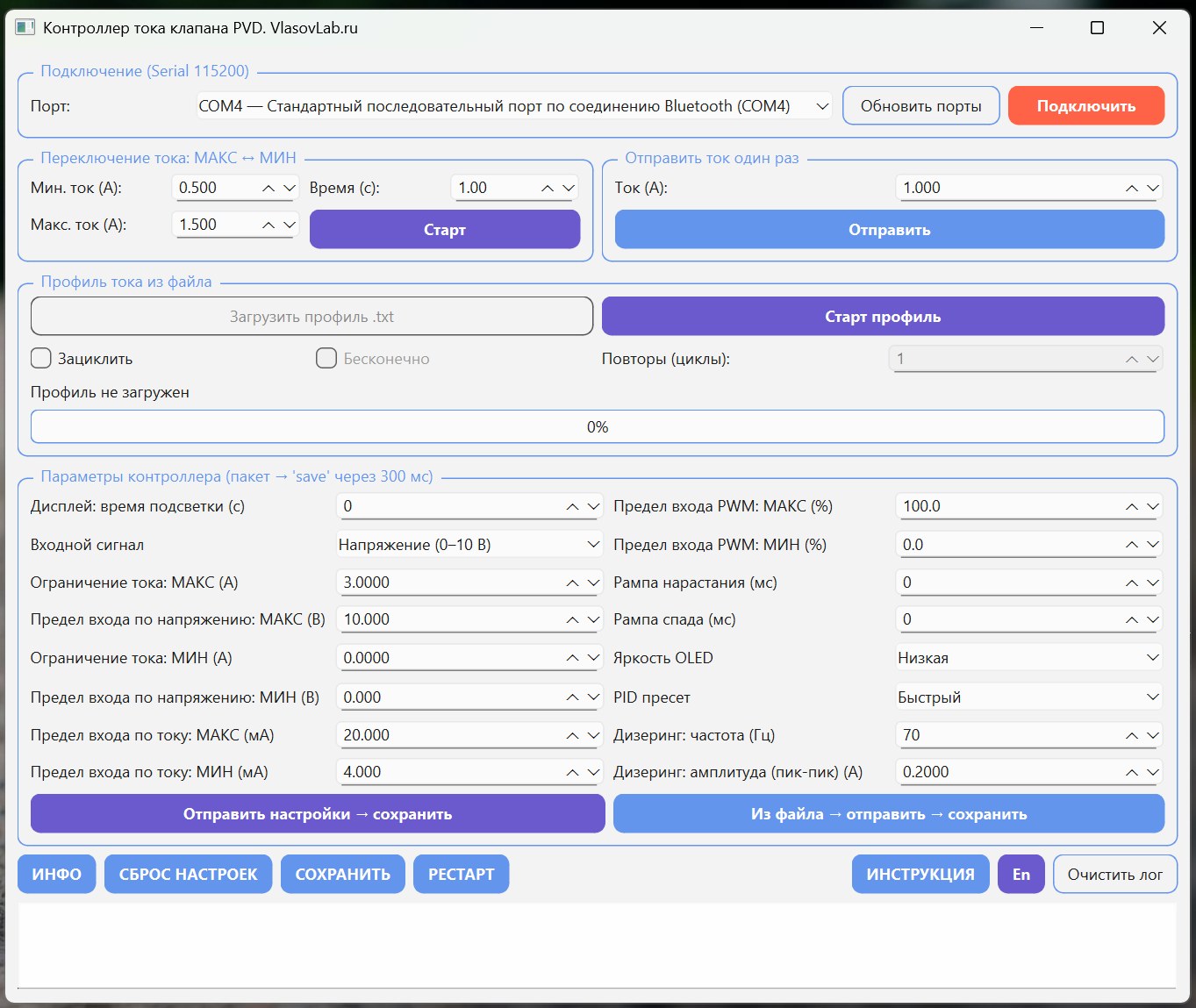

Рис. 2. Настройка драйвера через ПК
Рис. 2. Настройка драйвера через ПК

Частые ошибки подключения

Ошибка Возможный результат
Тонкий или плохой минус питания ошибки тока, нагрев, повреждение сигнальной земли
Кабель катушки проложен рядом с частотником помехи, сбои, шум
Внешний диод на катушке неправильный спад тока, нарушение работы драйвера
Длинный 0-10 В без экрана плавающая команда, дрожание клапана
Перепутали 4-20 мА и 0-10 В неверный режим входа, отсутствие управления
Две катушки на один канал перегрузка или неправильное управление
UART напрямую к ПК в шумной системе риск по земле, сбои, повреждения адаптера

Практический вывод

Подключение драйвера пропорционального клапана — это не сложная магия, но несколько правил лучше не нарушать: нормальное питание, надёжный GND, аккуратная прокладка кабеля катушки, правильный выбор входа и отсутствие лишних элементов на выходе.

Если всё подключено правильно, настройка клапана становится предсказуемой, а проблемы проще искать по параметрам, а не по случайным помехам.
