Сеть автономных датчиков для BMS, HVAC и диспетчеризации: до 32 датчиков на базовую станцию, LoRa-радиоканал, аккумуляторное питание, дискретный вход, контроль батареи и выдача данных по Modbus RTU.
Нужно было сделать прикладную беспроводную систему для зданий и инженерной инфраструктуры: датчики должны работать от аккумуляторов, настраиваться без ноутбука и передавать данные в существующую систему управления через RS-485 / Modbus RTU.
Разработана система из базовой станции и автономных датчиков. Базовая станция принимает радиопакеты, хранит актуальное состояние узлов и отдает данные верхнему уровню по Modbus RTU. Датчики измеряют параметры, передают диагностику батареи и связи, а затем уходят в сон.
Материалы проекта
Инженерный контекст
Система не должна зависеть от облака, Wi-Fi, мобильного приложения или подписки
Эксплуатации нужны DIP-настройки адресов, интервалов и каналов без специального конфигуратора
Радиоканал должен работать внутри зданий и производственных помещений
Верхний уровень должен видеть данные как обычные Modbus-регистры
Сделано

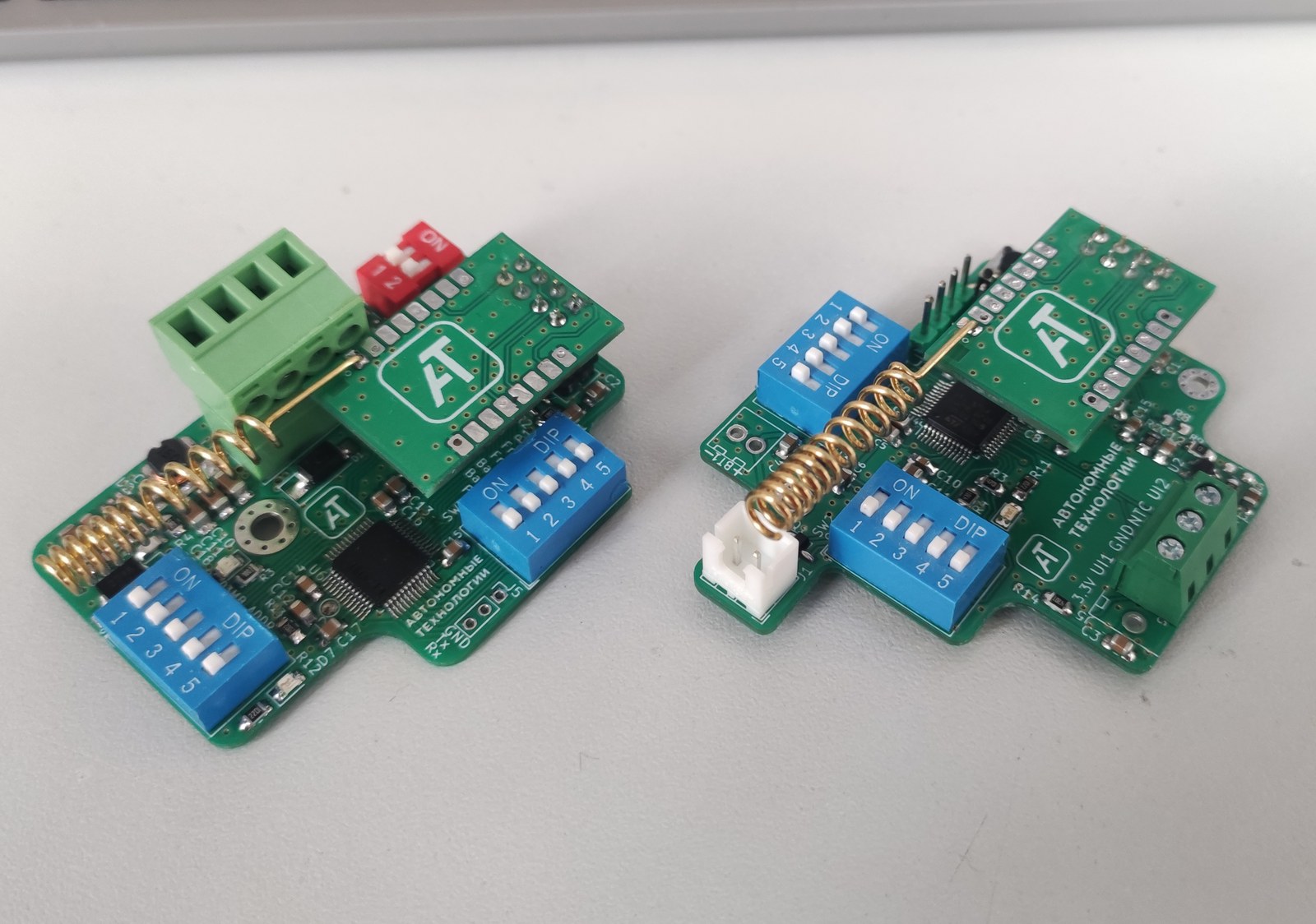

архитектура "базовая станция + до 32 датчиков"

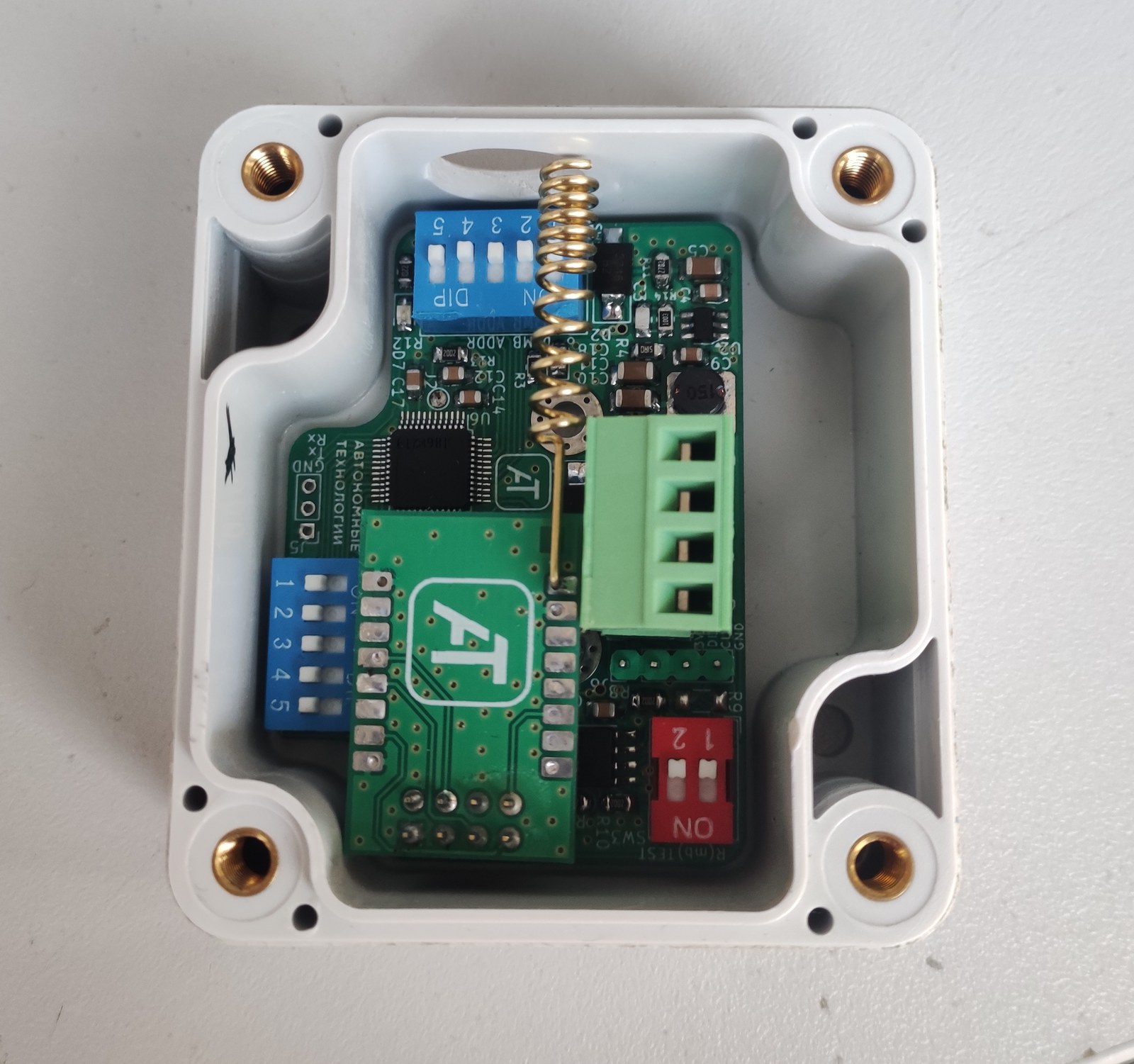

электроника базового модуля на STM32, RS-485 и радиоканале

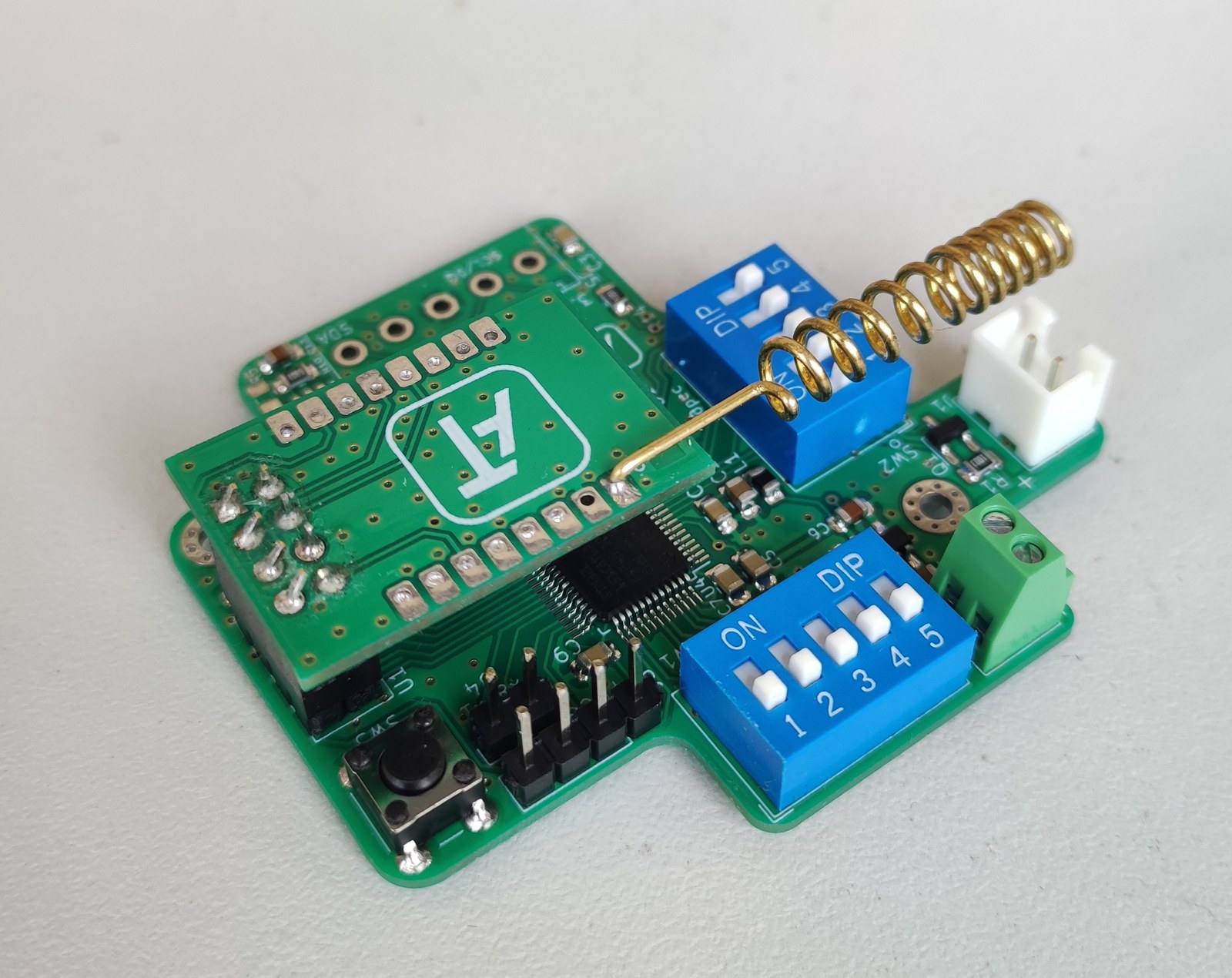

малопотребляющий беспроводной датчик
переход с NRF24 на LoRa 868 МГц

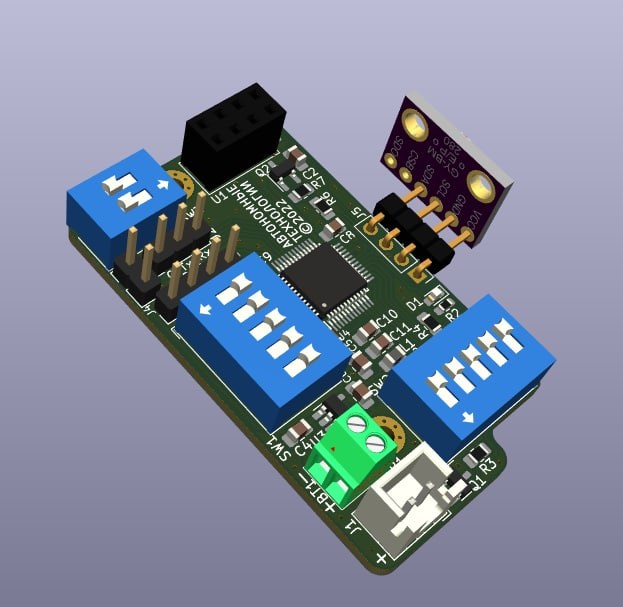

поддержка DS18B20, NTC и дискретного входа
Modbus RTU slave и карта регистров
DIP-настройки адресов, скоростей, интервалов и частотных каналов
схемы, платы, BOM, Gerber, iBOM и инструкции
Подробности
Базовая станция постоянно слушает радиоканал, принимает пакеты от датчиков, проверяет корректность данных и хранит их в карте Modbus-регистров. Это упрощает интеграцию с ПЛК, BMS и SCADA.
Датчик периодически просыпается, измеряет температуру или состояние дискретного входа, передает короткий пакет и снова уходит в сон. Вместе со значением передаются батарея, качество связи и служебная диагностика.
Система подходит для мониторинга помещений, входных групп, венткамер, складов, производственных зон, протечек, поплавков, аварийных сигналов и временных обследований без прокладки кабеля.
