Что нужно было решить
Нужно было сделать измерительный модуль, который можно подключить к силовой трехфазной сети и получить безопасные нормированные аналоговые сигналы для внешнего контроллера, стенда или системы диспетчеризации.
Проекты / Измерения, сенсоры и сбор данных
Аналоговый измеритель трехфазной сети
Четырехканальный аналоговый фронтенд для измерения напряжений и токов трехфазной сети: изолированные датчики, питание от 12 В, выходы 0...3,3 В или опционально ±10 В для ПЛК, SCADA или DAQ.
До чего довели проект
Подготовлена схема и концепция модуля: четыре канала напряжения, четыре канала тока, изолированные измерительные преобразователи, внутренние источники питания и аналоговые выходы для дальнейшей обработки внешней системой.
Материалы проекта

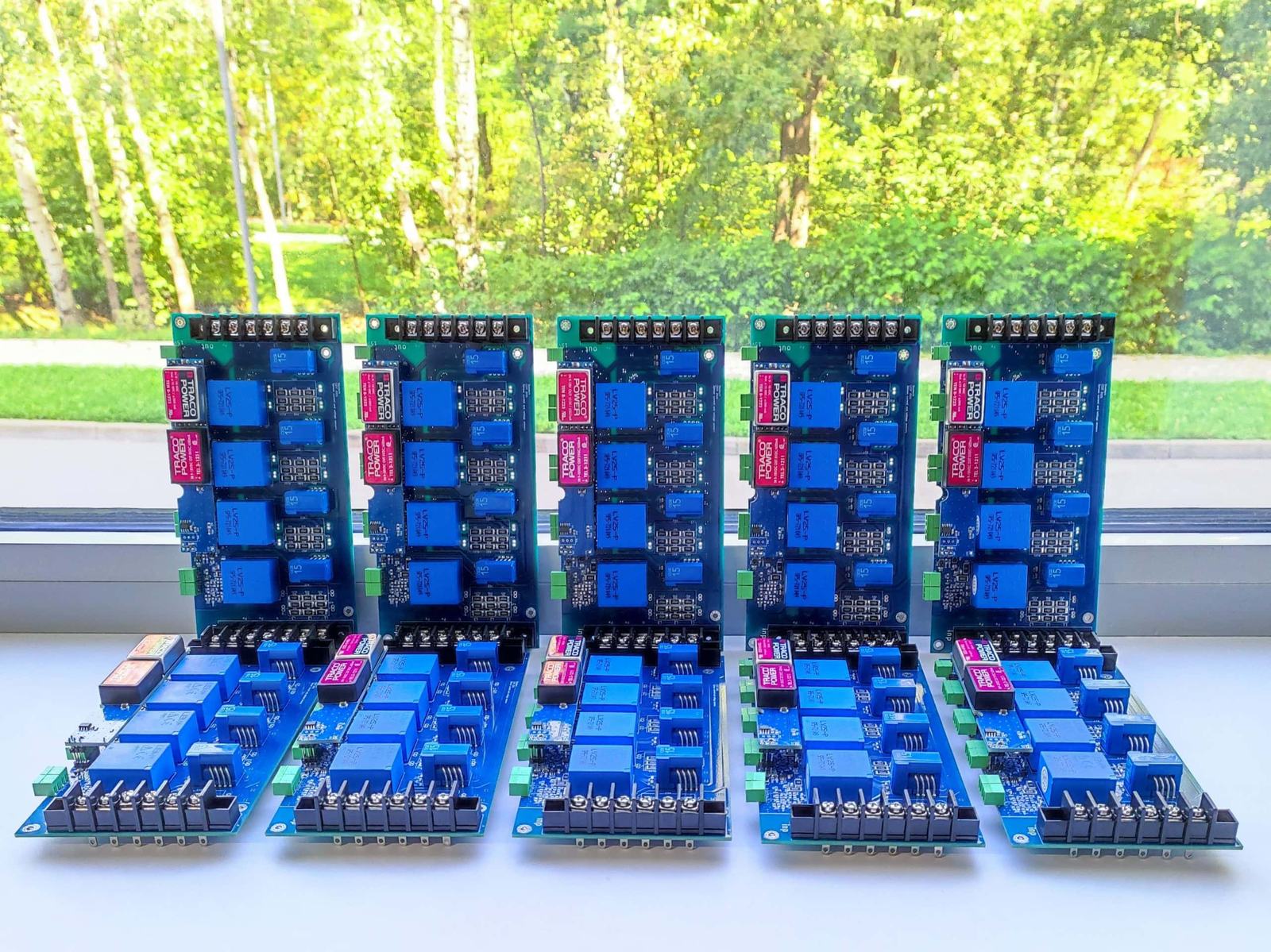

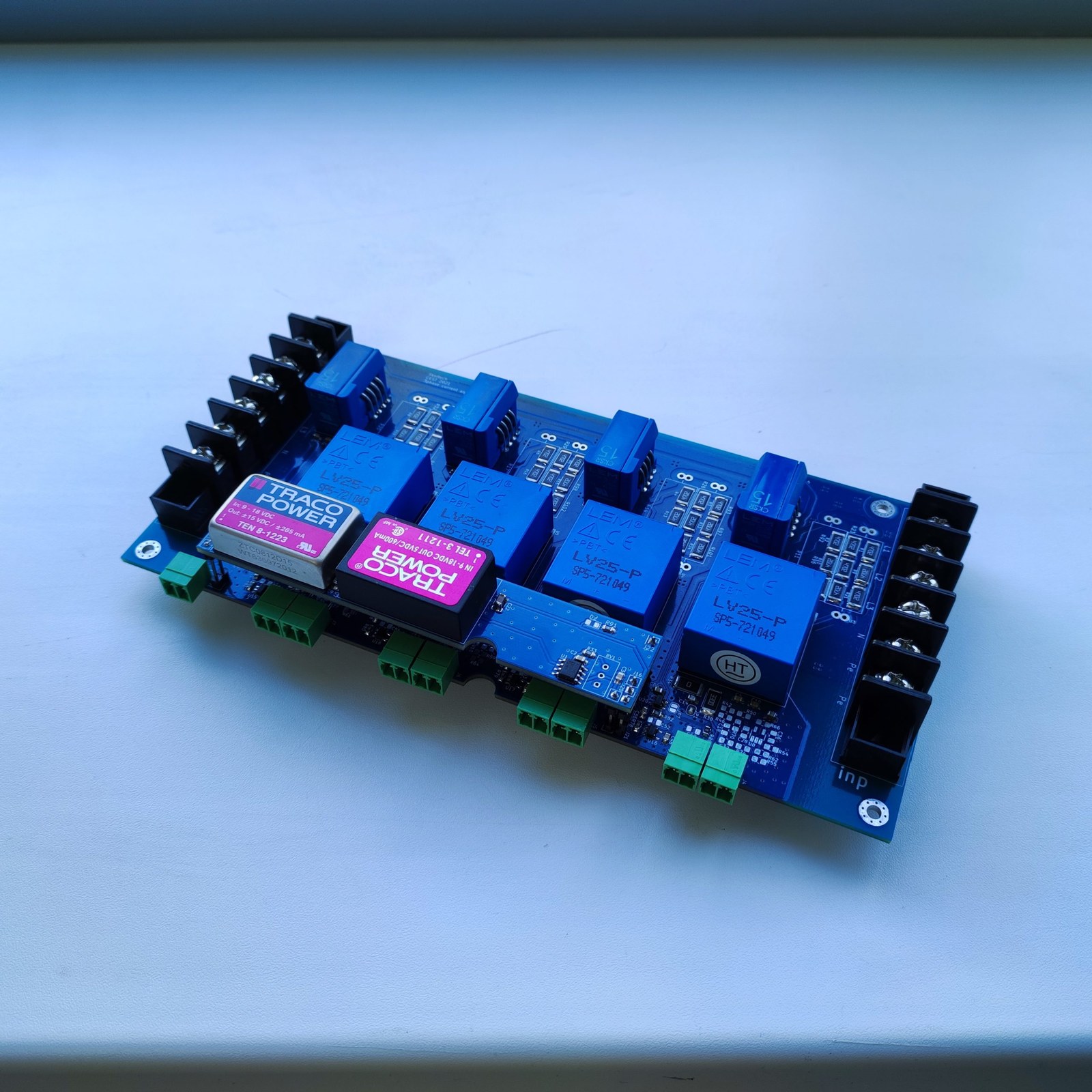

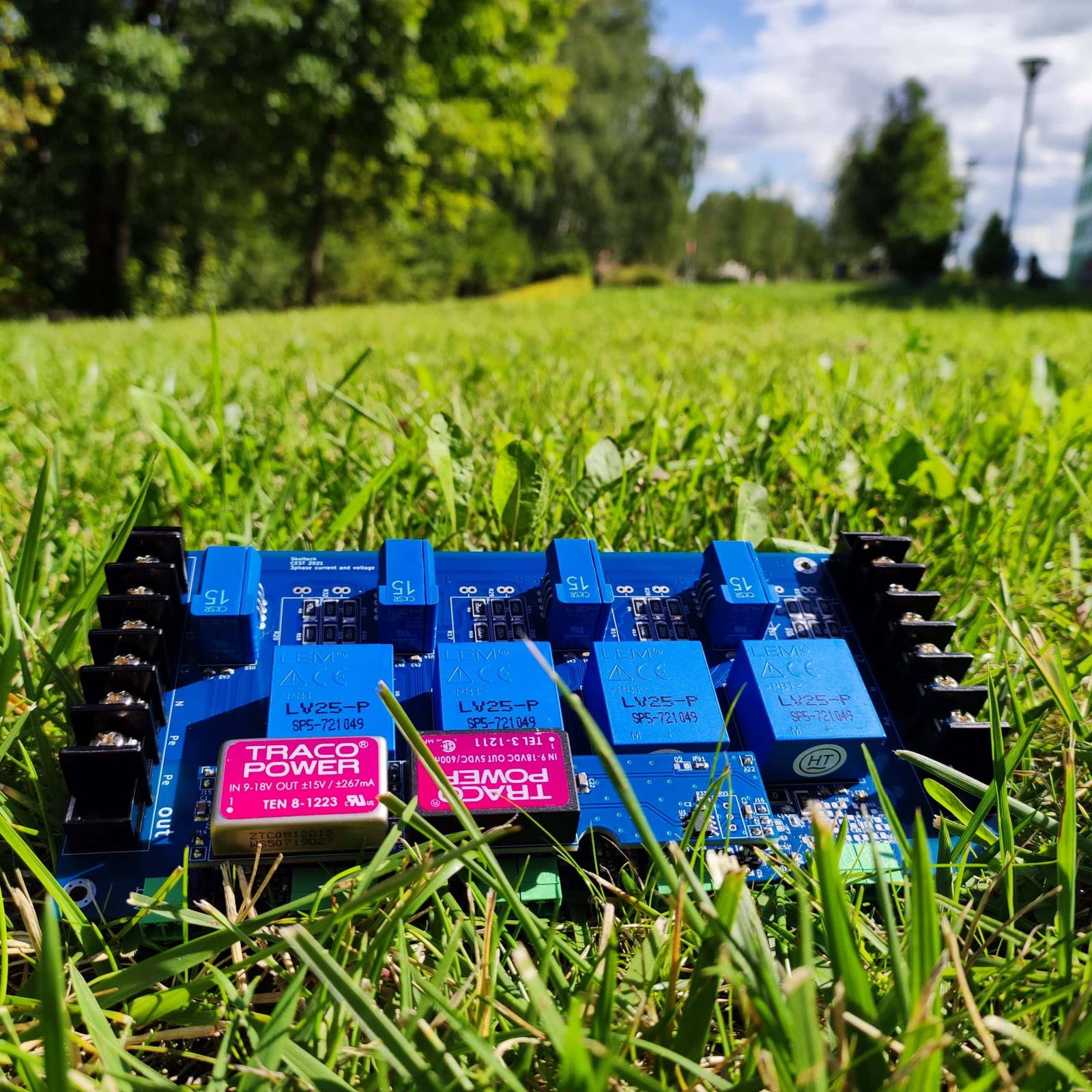

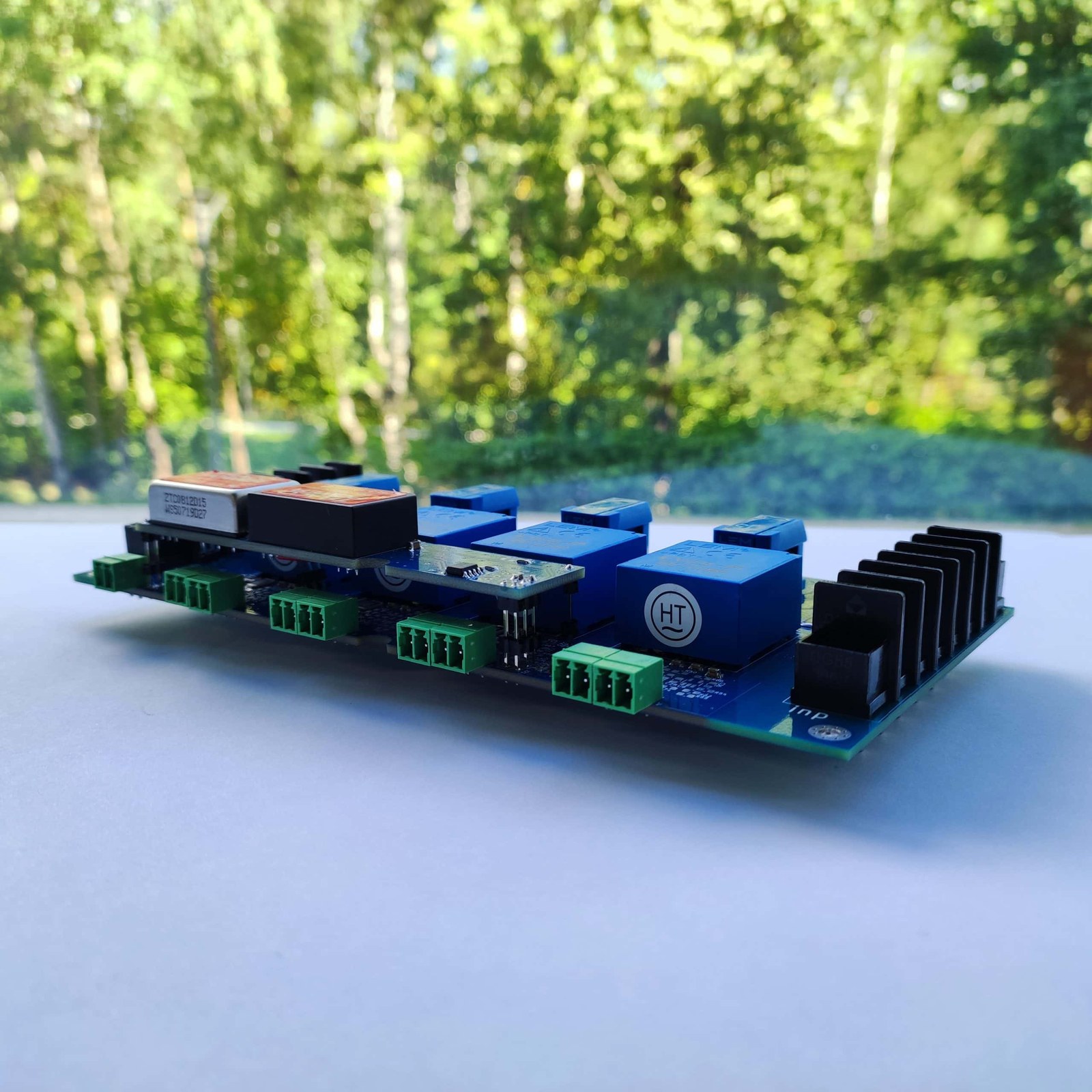

Фотографии и рабочие материалы
Инженерный контекст
Какие ограничения были важны
На входе могут быть сетевые напряжения и силовые токи, а на выходе нужен безопасный сигнал уровня контроллера
Модуль должен отделять силовую часть от низковольтной измерительной системы
Для интеграции с разными системами полезны варианты выходного диапазона
Сделано
Что входило в работу
схема четырехканального измерителя напряжения и тока
выбор изолированных датчиков напряжения LV25-P
выбор датчиков тока CKSR-15
аналоговая обработка и масштабирование сигналов
варианты выходов 0...3,3 В и ±10 В
опорное напряжение REF195
питание от 12 В DC с внутренними шинами
подготовка KiCad-схемы
Подробности
Инженерное описание проекта
Назначение
Модуль берет на себя опасную и чувствительную часть задачи: измерение силовых величин, гальваническую развязку и нормирование сигналов. Дальше эти сигналы может обрабатывать внешняя система.
Измерительные каналы
Проект предусматривает измерение фазных напряжений и токов, а также дополнительного канала для нейтрали, PE или отдельной ветви. Это делает плату пригодной для трехфазных стендов и шкафов.
Интеграция
Выходы рассчитаны на подключение к ПЛК, SCADA, регистратору или лабораторной DAQ-системе. Такой модуль удобно использовать там, где у верхнего уровня нет собственного безопасного силового фронтенда.
