Что нужно было решить
Нужно было создать аппаратно-программную платформу для автоматизации вентиляционного оборудования, локальной настройки и интеграции с внешней диспетчеризацией.
Проекты / Промышленная автоматика

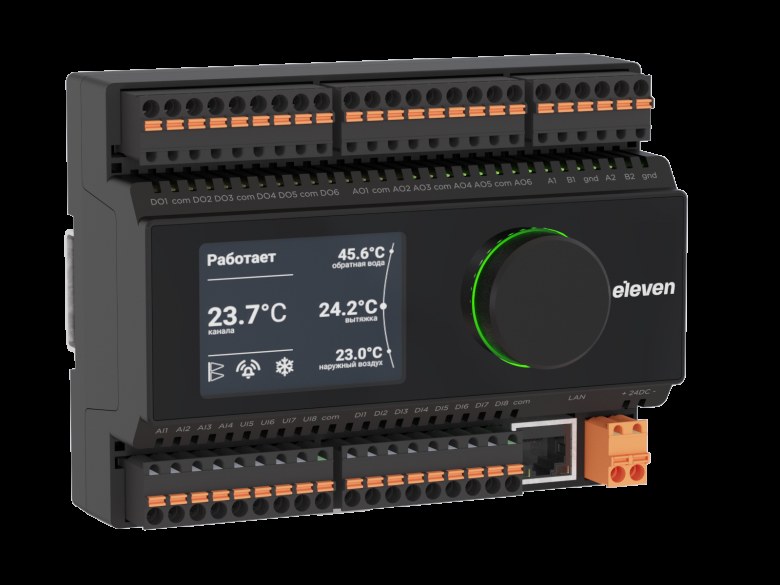

Контроллер HVAC-оборудования
Встроенный контроллер для HVAC-оборудования: измерительные каналы, аналоговые выходы, релейное управление, локальный экран, Modbus RTU и база для Ethernet-функций.
До чего довели проект
Получилась рабочая платформа контроллера для HVAC-задач с локальным управлением, промышленными интерфейсами связи и подготовленной базой для дальнейшего сетевого развития.
Материалы проекта

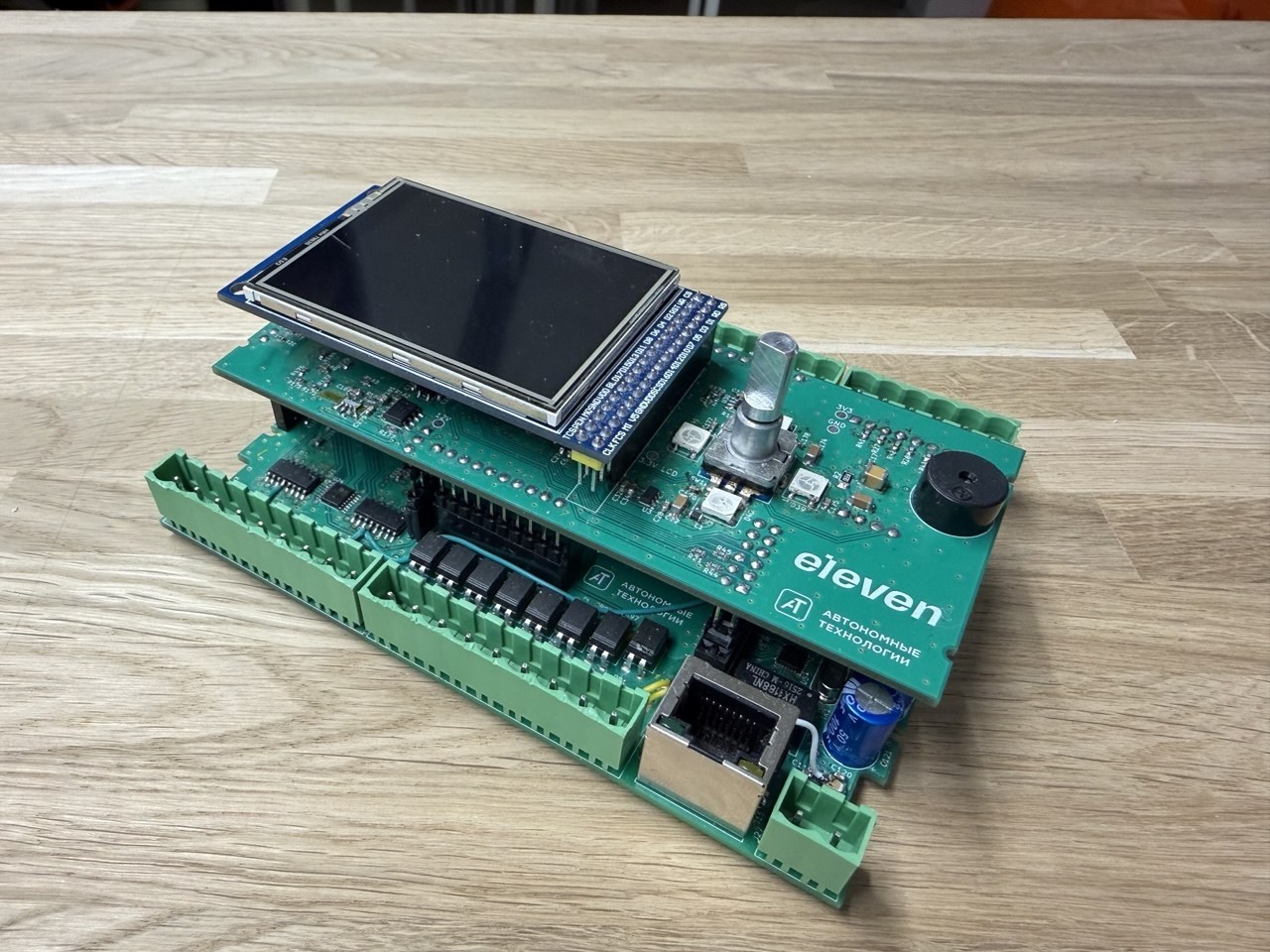

Фотографии и рабочие материалы
Инженерный контекст
Какие ограничения были важны

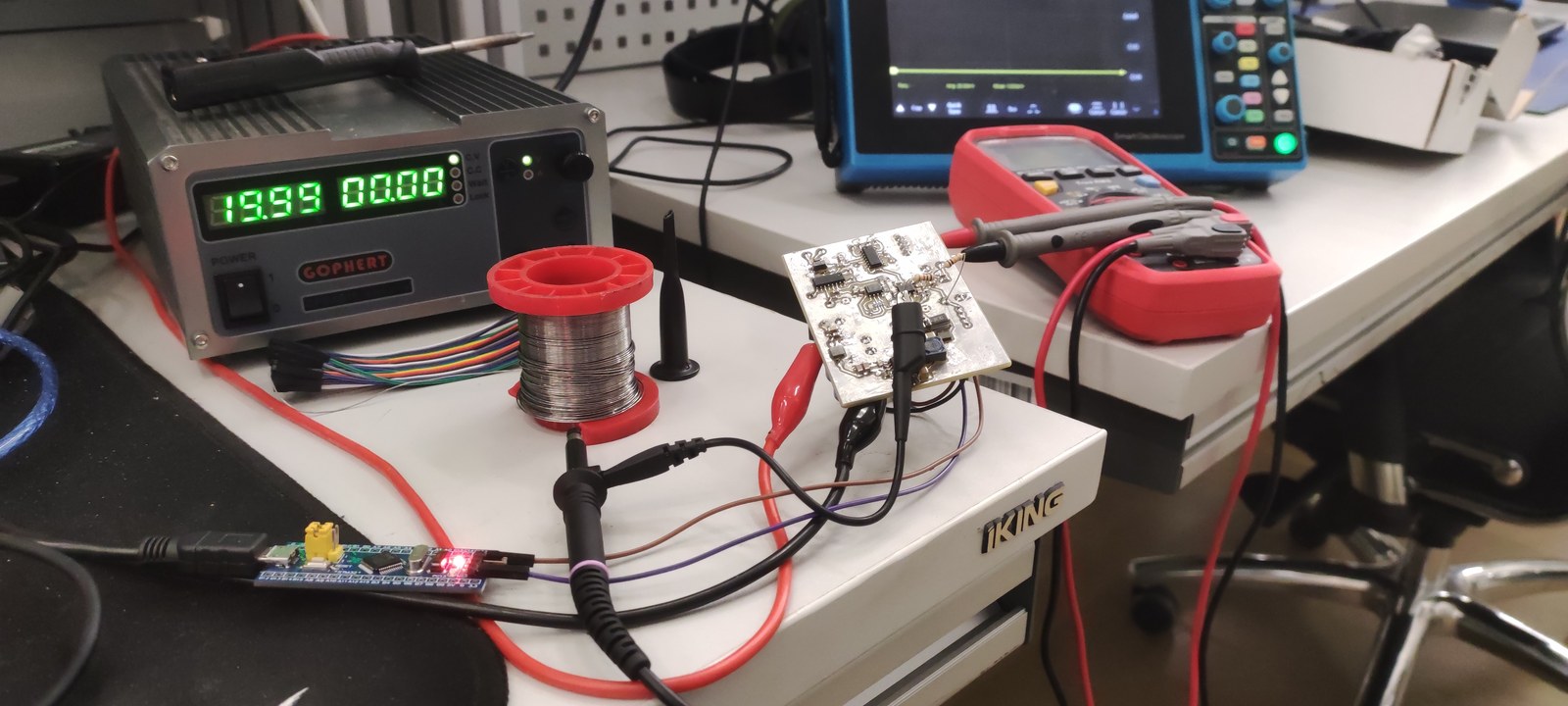

работа с аналоговыми и дискретными входами-выходами

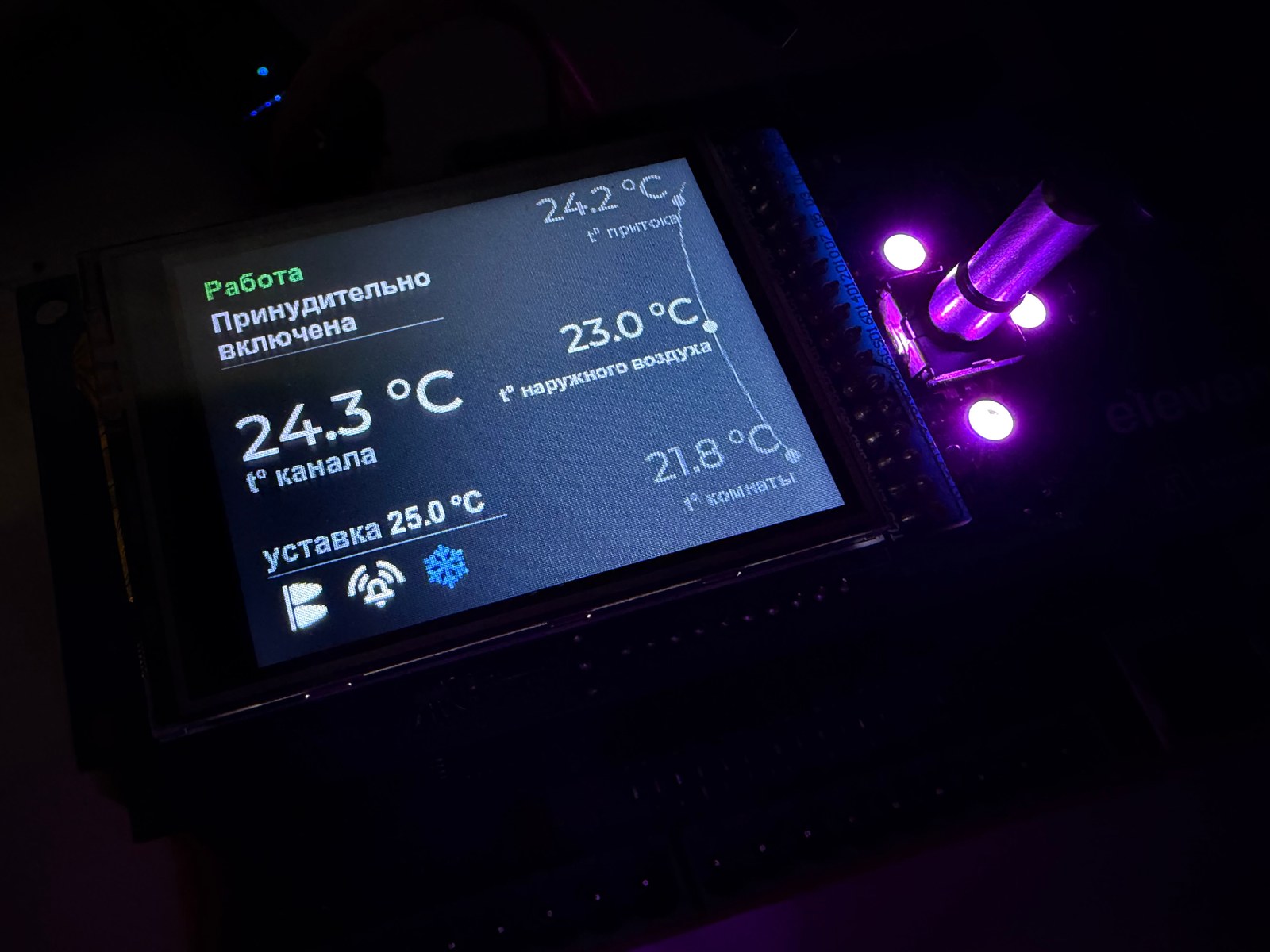

локальный русскоязычный интерфейс оператора на дисплее
управление с энкодера и кнопки, сервисные и отладочные экраны
два независимых изолированных канала Modbus RTU
Сделано
Что входило в работу
прошивка для STM32F407
графический интерфейс на LVGL
обмен по Modbus RTU в режимах Master/Slave
сохранение настроек во внешней flash-памяти
RTC с резервным питанием и Ethernet bring-up на LAN8720A
Подробности
Инженерное описание проекта
Что реализовано
- русскоязычный GUI на встроенном дисплее
- управление с энкодера и кнопки
- аналоговые и дискретные входы-выходы
- управление реле и аналоговыми выходами
- два канала Modbus RTU Master/Slave
- сервисные и отладочные экраны для диагностики
Технологическая база
В проекте использованы STM32F407, C / STM32 HAL, LVGL, Modbus RTU, внешняя flash-память и RTC с VBAT. Отдельно выполнена отладка Ethernet-подсистемы на LAN8720A: подтверждены PHY, RMII-тактовая часть, линк, прием и передача кадров.
Дальнейшее развитие
В рабочем плане остаются ПК-инструмент для добавления пользовательских алгоритмов, Modbus TCP и испытания на реальных объектах.
