Лабораторный стимулятор для нейрофизиологических исследований: формирует короткие двуполярные импульсы заданной длительности и тока, синхронизируется с внешней системой регистрации и учитывает требования безопасности.
Нужно было сделать устройство для научных экспериментов, где электрический стимул подается на палец испытуемого в точный момент внешнего события. После стимула система должна фиксировать ответ испытуемого и передавать логические сигналы синхронизации в систему регистрации активности мозга.
Получился лабораторный стимулятор с настраиваемой амплитудой и длительностью импульса. Устройство формирует двуполярные импульсы, реагирует на сигнал фотодетектора, передает синхронизирующие логические сигналы и содержит защитные меры для ограничения длительного тока.
Материалы проекта
Инженерный контекст
Стимул должен быть коротким, повторяемым и синхронизированным с внешней регистрацией
Амплитуда и длительность импульса должны задаваться точно
После подачи стимула нужно регистрировать действие испытуемого как отдельное событие
Для работы с человеком критичны развязка и аппаратное ограничение тока
Сделано
генерация двуполярных импульсов длительностью 50-350 мкс
настройка тока в диапазоне 1-12 мА

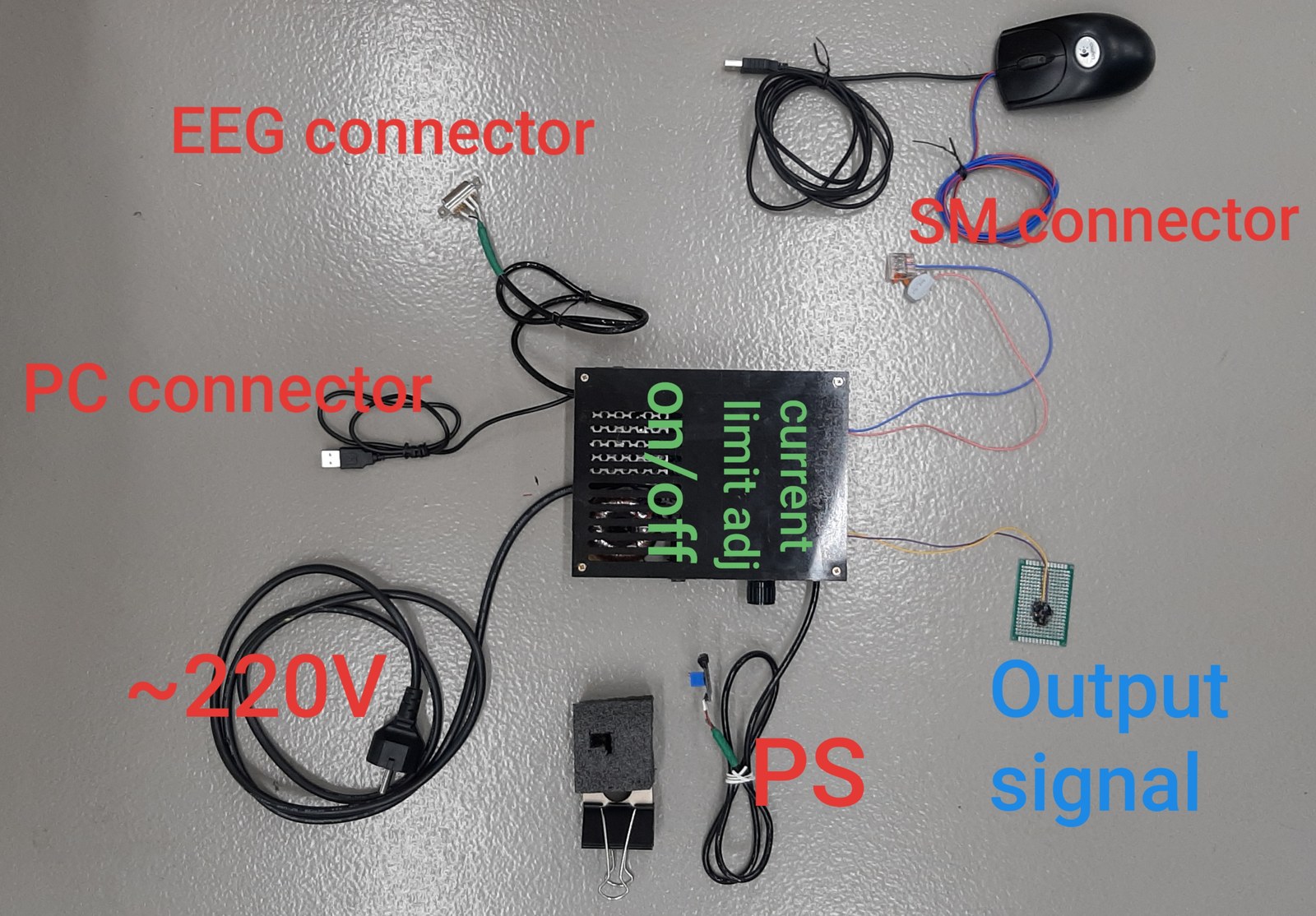

вход события от фотодетектора
логические сигналы для внешней системы регистрации
регистрация нажатия кнопки испытуемым

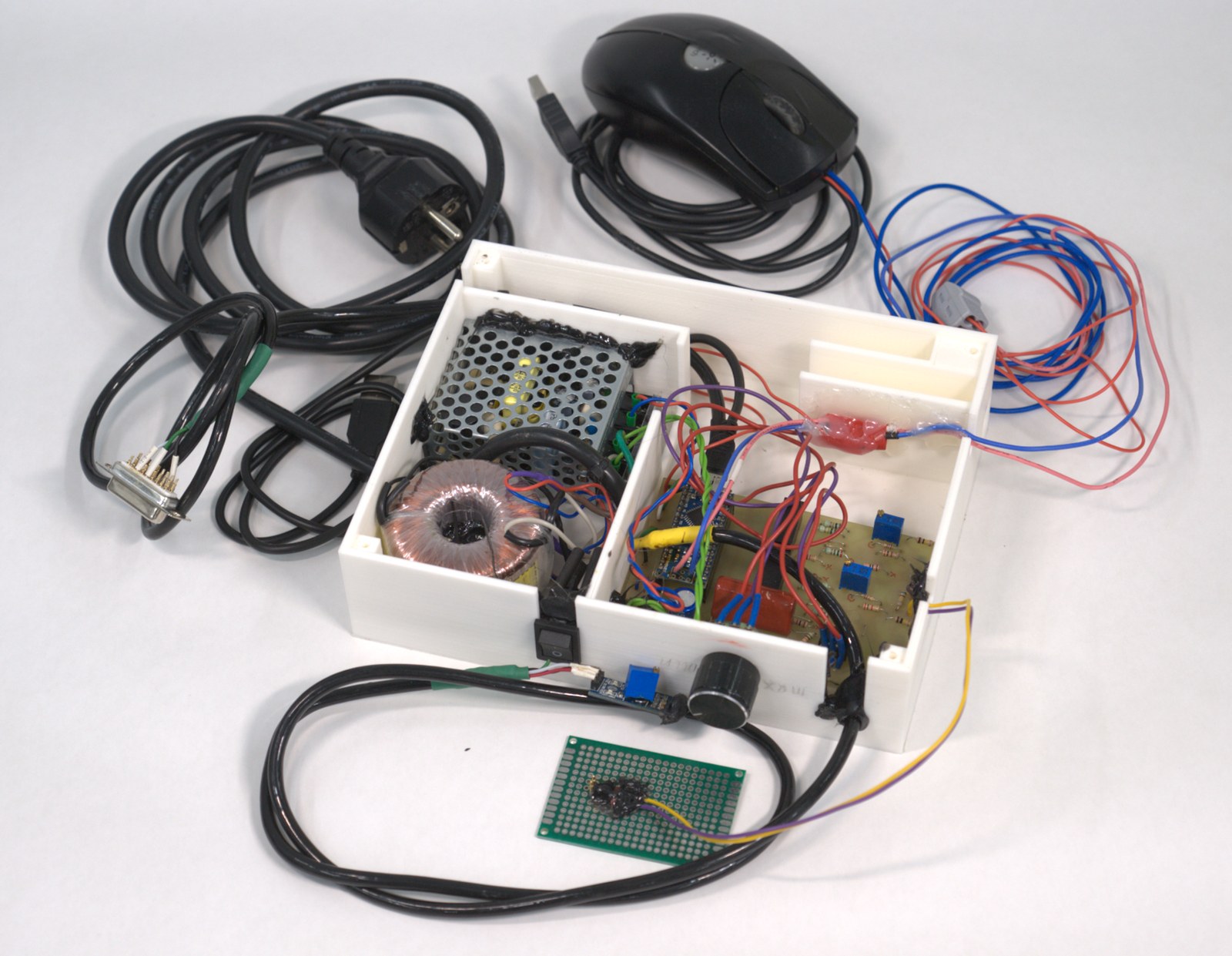

развязывающий трансформатор и каскад ограничения тока
Подробности
При срабатывании фотодетектора устройство отправляет синхронизирующий сигнал, формирует стимул и затем фиксирует ответ испытуемого. Это позволяет связать внешний стимул, электрическое воздействие и реакцию в единой временной последовательности.
В схему заложены развязка и ограничение тока, чтобы исключить длительный ток выше безопасного уровня.
