Измерительный модуль для тензодатчика: 24-битный АЦП, GSM-передача данных, питание от аккумуляторов, солнечная подзарядка и управление потреблением между циклами измерения.
Нужно было разработать автономный измерительный узел, который может долго работать без внешнего питания и передавать данные о весе или нагрузке на удаленный сервер. При этом устройство должно уверенно работать с тензодатчиком и потреблять минимум энергии между циклами опроса.
Получился автономный датчик веса для удаленного мониторинга: тензометрический мост подключается к 24-битному АЦП, контроллер управляет питанием измерительной части и GSM-модема, а данные передаются на сервер. Питание реализовано от аккумуляторов с подзарядкой от солнечной панели.

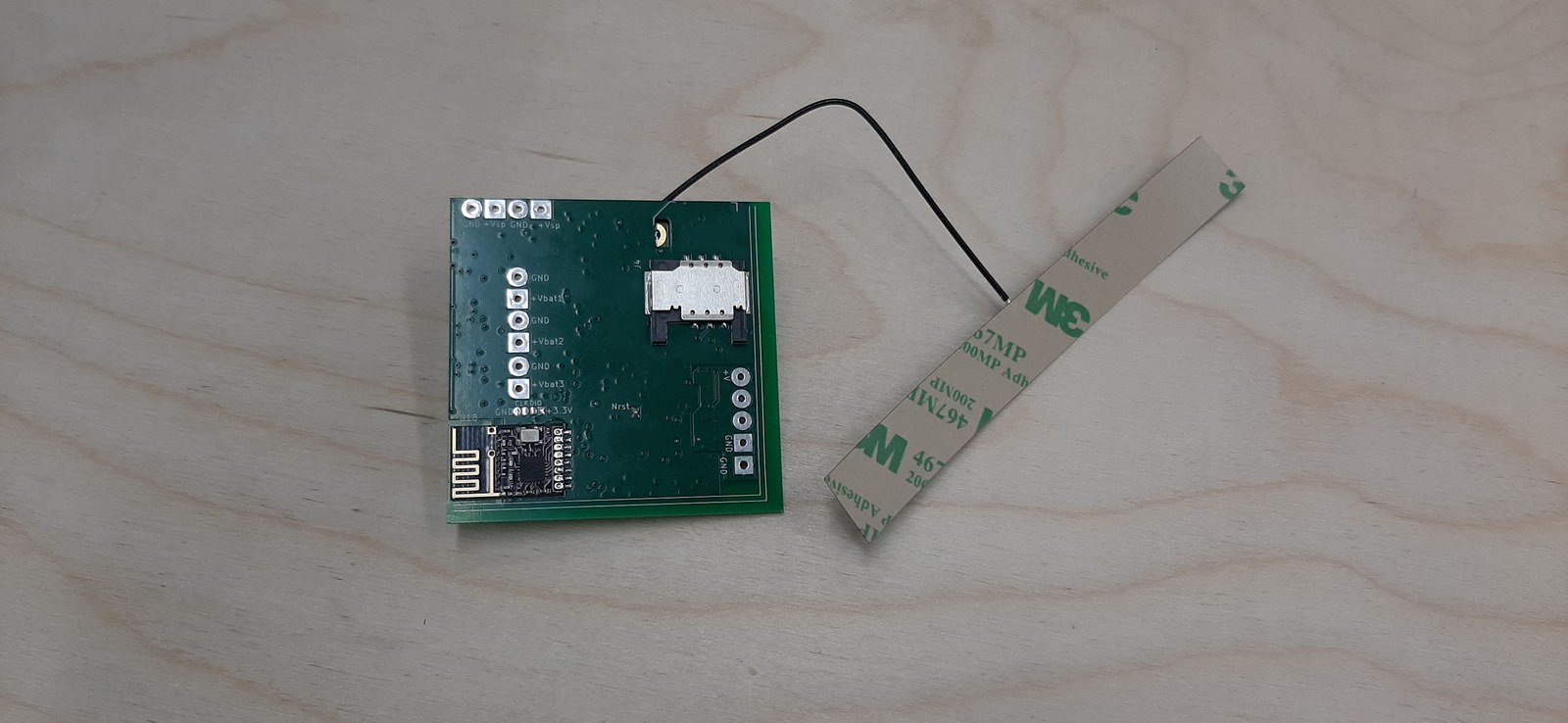

Материалы проекта
Инженерный контекст
Тензометрический тракт требует стабильного питания и низкого шума
GSM-модем создает импульсные нагрузки и потребляет заметно больше тока
Для автономности нужно физически отключать измерительный тракт, модем и делители напряжения между циклами
Система должна контролировать аккумуляторы и солнечную панель
Сделано
схема автономного измерительного модуля
вход для мостового тензодатчика
24-битный АЦП ADS1232
STM32L433 для обработки измерений и управления режимами
GSM-модем для передачи данных
питание от аккумуляторов с солнечной подзарядкой
контроль напряжений батарей и солнечной панели
отключаемые цепи питания для экономии энергии
Подробности
Сигнал тензомоста оцифровывается специализированным 24-битным АЦП. По материалам проекта электроника обеспечивала дискретность порядка 40 г на двухтонном тензодатчике без заметного шума.
Контроллер включает измерительную часть, делители, GSM-модем и вспомогательные узлы только тогда, когда они нужны. Это принципиально для устройства, которое должно работать от аккумуляторов.
GSM-связь позволяет использовать датчик на удаленном объекте без локального оператора и без проводной инфраструктуры.
